แหวนในการแกะสลักคืออะไร

ในการผลิตชิป การพิมพ์หินด้วยแสงและการแกะสลักเป็นสองขั้นตอนที่เชื่อมโยงกันอย่างใกล้ชิด การพิมพ์หินด้วยแสงนำหน้าการแกะสลัก โดยที่รูปแบบวงจรได้รับการพัฒนาบนเวเฟอร์โดยใช้โฟโตรีซิสต์ จากนั้นการแกะสลักจะกำจัดชั้นฟิล์มที่ไม่ได้รับการเคลือบด้วยโฟโตรีซิสต์ เสร็จสิ้นการถ่ายโอนรูปแบบจากมาสก์ไปยังเวเฟอร์ และเตรียมสำหรับขั้นตอนต่อไป เช่น การฝังไอออน

การแกะสลักเกี่ยวข้องกับการกำจัดวัสดุที่ไม่จำเป็นโดยใช้วิธีการทางเคมีหรือกายภาพ หลังจากการเคลือบ ต้านทานการเคลือบ การพิมพ์หินด้วยแสง และการพัฒนา การแกะสลักจะขจัดวัสดุฟิล์มบางที่ไม่จำเป็นซึ่งปรากฏอยู่บนพื้นผิวเวเฟอร์ เหลือเพียงพื้นที่ที่ต้องการ จากนั้นจึงนำโฟโตรีซิสต์ส่วนเกินออก การทำซ้ำขั้นตอนเหล่านี้ซ้ำ ๆ จะสร้างวงจรรวมที่ซับซ้อน เนื่องจากการแกะสลักเกี่ยวข้องกับการเอาวัสดุออก จึงเรียกว่า "กระบวนการลบ"

การกัดแบบแห้งหรือที่เรียกว่าการกัดด้วยพลาสมา เป็นวิธีการหลักในการกัดแบบเซมิคอนดักเตอร์ เครื่องกัดพลาสม่าแบ่งออกเป็นสองประเภทกว้างๆ ตามเทคโนโลยีการสร้างและควบคุมพลาสมา ได้แก่ การกัดพลาสม่าคู่แบบคาปาซิคัล (CCP) และการกัดพลาสม่าคู่แบบเหนี่ยวนำ (ICP) เครื่องกัด CCP ใช้เป็นหลักในการกัดวัสดุอิเล็กทริก ในขณะที่เครื่องกัดแบบ ICP ใช้สำหรับการกัดซิลิคอนและโลหะเป็นหลัก และยังเป็นที่รู้จักในชื่อเครื่องกัดตัวนำ เครื่องกัดไดอิเล็กทริกกำหนดเป้าหมายไปที่วัสดุไดอิเล็กทริก เช่น ซิลิคอนออกไซด์ ซิลิคอนไนไตรด์ และแฮฟเนียมไดออกไซด์ ในขณะที่เครื่องกัดตัวนำกำหนดเป้าหมายไปที่วัสดุซิลิกอน (ซิลิกอนผลึกเดี่ยว ซิลิคอนโพลีคริสตัลไลน์ และซิลิไซด์ ฯลฯ) และวัสดุโลหะ (อลูมิเนียม ทังสเตน ฯลฯ)

ในกระบวนการแกะสลัก เราจะใช้วงแหวนสองประเภทเป็นหลัก: วงแหวนโฟกัสและวงแหวนป้องกัน

วงแหวนโฟกัส

เนื่องจากเอฟเฟกต์ขอบของพลาสมา ความหนาแน่นจึงสูงขึ้นที่กึ่งกลางและต่ำกว่าที่ขอบ วงแหวนโฟกัสจะสร้างสนามไฟฟ้าจำเพาะผ่านรูปทรงวงแหวนและคุณสมบัติของวัสดุของ CVD SiC สนามนี้จะนำทางและจำกัดอนุภาคที่มีประจุ (ไอออนและอิเล็กตรอน) ในพลาสมาให้อยู่ที่พื้นผิวเวเฟอร์ โดยเฉพาะที่ขอบ สิ่งนี้จะเพิ่มความหนาแน่นของพลาสมาที่ขอบได้อย่างมีประสิทธิภาพ และเข้าใกล้ความหนาแน่นที่ศูนย์กลางมากขึ้น สิ่งนี้ช่วยปรับปรุงความสม่ำเสมอในการแกะสลักทั่วทั้งแผ่นเวเฟอร์ ลดความเสียหายที่ขอบ และเพิ่มผลผลิตได้อย่างมาก

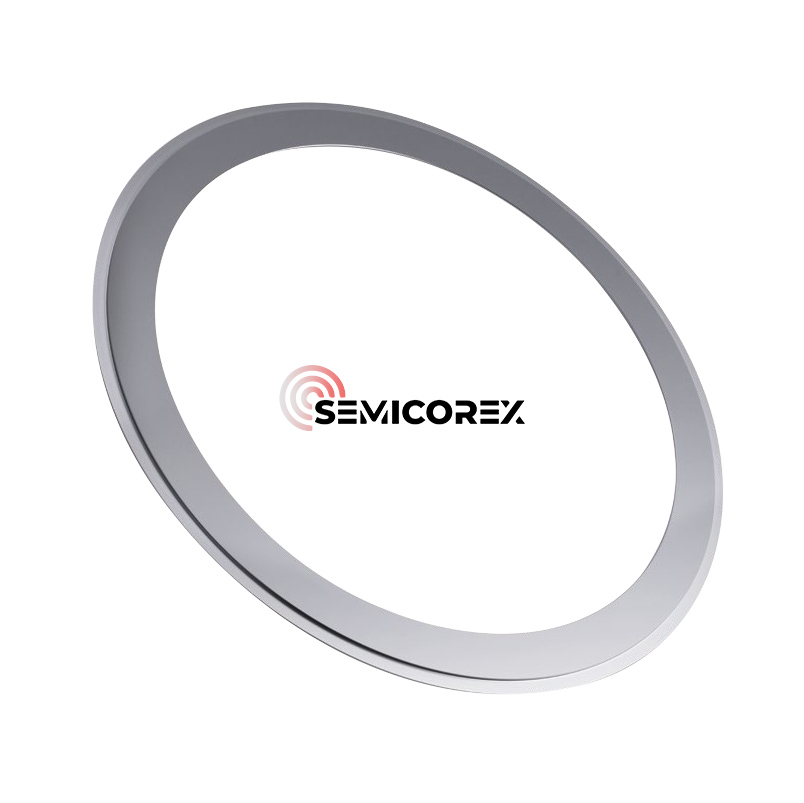

แหวนโล่

โดยทั่วไปแล้วจะตั้งอยู่ด้านนอกอิเล็กโทรด หน้าที่หลักคือป้องกันพลาสมาล้น อาจทำงานเป็นส่วนหนึ่งของอิเล็กโทรดก็ได้ ทั้งนี้ขึ้นอยู่กับโครงสร้าง วัสดุทั่วไป ได้แก่ CVD SiC หรือซิลิคอนผลึกเดี่ยว

Semicorex นำเสนอคุณภาพสูงซีวีดี SiCและซิลิคอนแกะสลักแหวนตามความต้องการของลูกค้า หากคุณมีข้อสงสัยหรือต้องการรายละเอียดเพิ่มเติม โปรดอย่าลังเลที่จะติดต่อเรา
