ท่อเตาควอทซ์เซมิคอนดักเตอร์ผลิตขึ้นอย่างไร？

เซมิคอนดักเตอร์หลอดเตาควอทซ์เป็นส่วนประกอบสำคัญที่ใช้กันอย่างแพร่หลายในกระบวนการผลิตเซมิคอนดักเตอร์หลัก เช่น การแพร่กระจาย การออกซิเดชัน และการหลอม จำเป็นต้องรักษาคุณสมบัติทางกายภาพและเคมีอย่างเสถียร แม้ว่าจะต้องสัมผัสกับอุณหภูมิสูง ความดันสูง และการกัดกร่อนอย่างรุนแรงของสภาพแวดล้อมการทำงานเป็นเวลานานก็ตาม ในกระบวนการผลิตเซมิคอนดักเตอร์ คุณภาพของท่อเตาควอทซ์ส่งผลโดยตรงต่อประสิทธิภาพและผลผลิตของอุปกรณ์เซมิคอนดักเตอร์ ด้วยเหตุนี้กระบวนการผลิตท่อเตาควอทซ์จึงมีความสำคัญ

กระบวนการผลิตหลักของหลอดเตาควอทซ์

1. การเลือกวัตถุดิบ

หลอดเตาควอทซ์ส่วนใหญ่ทำจากซิลิคอนไดออกไซด์ที่มีความบริสุทธิ์สูง ซึ่งมีจำหน่ายทั้งในรูปแบบธรรมชาติและสังเคราะห์ วัตถุดิบที่มีความบริสุทธิ์สูงถือเป็นสิ่งสำคัญในการมอบประสิทธิภาพทางแสง ความร้อน และทางเคมีที่ยอดเยี่ยมของท่อเตาควอทซ์ โดยเฉพาะอย่างยิ่งในสาขาที่มีความแม่นยำสูง เช่น เซมิคอนดักเตอร์ ข้อกำหนดสำหรับปริมาณสิ่งเจือปน โดยเฉพาะสิ่งเจือปนของไอออนโลหะ (เช่น เหล็ก อลูมิเนียม โซเดียม ฯลฯ) ในวัตถุดิบมีความเข้มงวดอย่างยิ่งและต้องควบคุมที่ระดับ ppm

2. การหลอมและการขึ้นรูป

เลือกแล้วควอตซ์ผงหรือก้อนจะถูกละลายในเตาที่มีอุณหภูมิสูงกว่า 2000°C เพื่อให้เกิดเป็นของเหลวควอทซ์หลอมละลายสม่ำเสมอ การควบคุมอุณหภูมิที่แม่นยำและสภาพแวดล้อมในชั้นบรรยากาศที่เฉพาะเจาะจง (เช่น สุญญากาศหรือก๊าซเฉื่อย) มีความสำคัญอย่างยิ่งในระหว่างกระบวนการนี้ในการป้องกันข้อบกพร่องที่เกิดจากการออกซิเดชั่นและการปนเปื้อนได้อย่างมีประสิทธิภาพ จากนั้นของเหลวควอทซ์ที่หลอมละลายจะถูกสร้างเป็นท่ออย่างต่อเนื่องโดยใช้อุปกรณ์วาดภาพแบบพิเศษหรือแม่พิมพ์ เช่น เครื่องวาดท่อ

3. การตัดและการตกแต่งผิวหน้าขั้นสุดท้าย

โดยทั่วไปแล้ว ท่อควอทซ์ที่มีรูปทรงจะถูกตัดตามความยาวที่ต้องการโดยใช้อุปกรณ์ตัด เช่น เครื่องตัดเพชรหรือเครื่องตัดเลเซอร์ ปลายที่ตัดท่อมีแนวโน้มที่จะหยาบ ดังนั้นจึงจำเป็นต้องมีการบดละเอียดเพื่อให้พื้นผิวเรียบและเรียบ กระบวนการขัดเงาด้วยกลไกหรือการขัดด้วยสารเคมีมักใช้เพื่อขจัดเสี้ยนและรอยแตกขนาดเล็กที่เกิดจากการตัด ซึ่งช่วยให้ปลายท่อได้มาตรฐานความเรียบที่มีความแม่นยำสูง และเป็นไปตามข้อกำหนดการซีลสุญญากาศของกระบวนการเซมิคอนดักเตอร์

4. การประกอบการเชื่อม

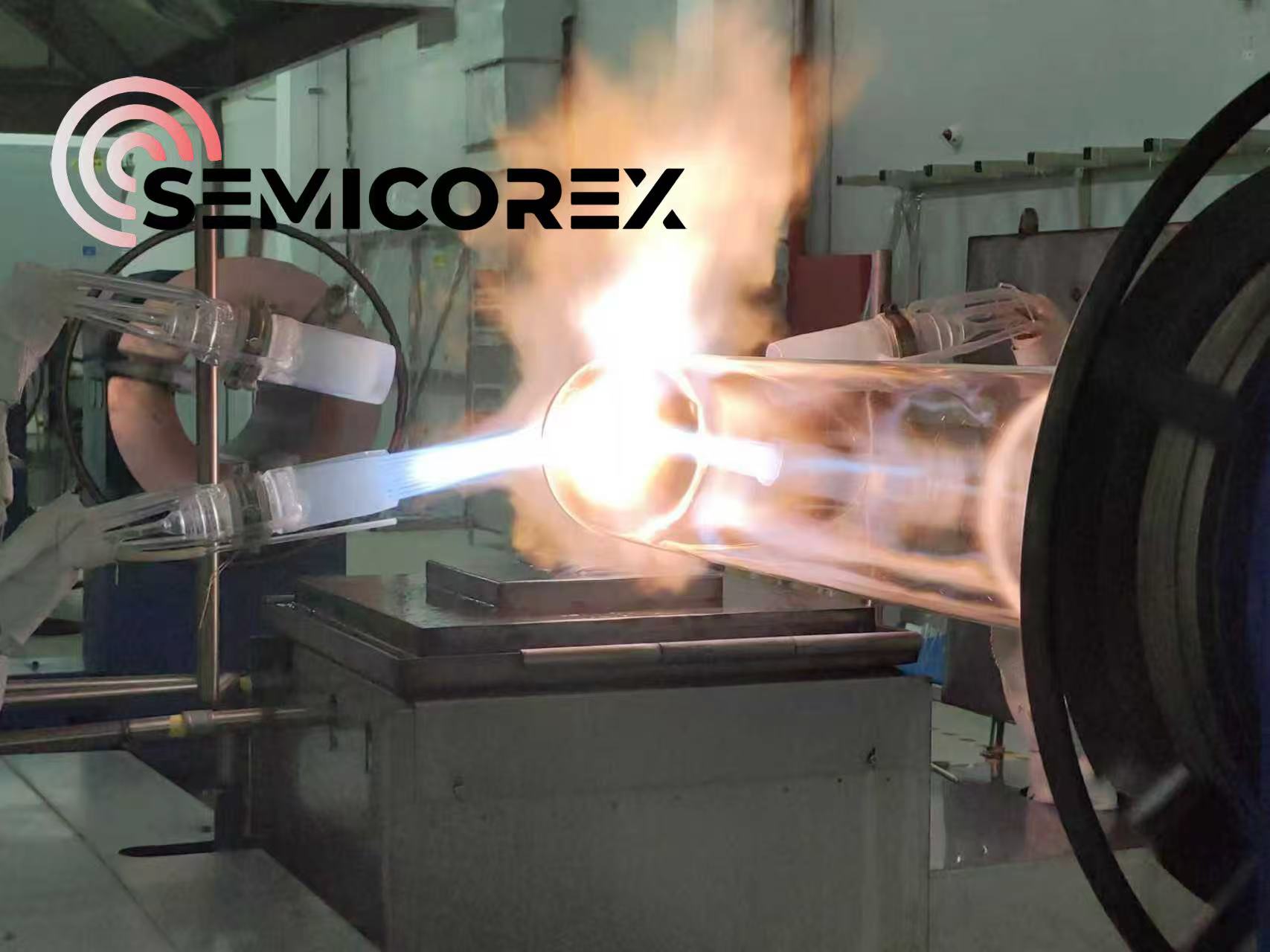

ท่อควอทซ์ที่ตัดแล้วจำเป็นต้องเชื่อมที่อุณหภูมิสูงด้วยท่อแกนเตาหลอม หน้าแปลน และท่อไอเสียสำหรับการประกอบเพื่อให้ตรงกับแบบที่ลูกค้ากำหนด หลังจากประกอบการเชื่อมแล้ว ชั้นออกไซด์สีขาวของท่อควอทซ์จะต้องถูกกำจัดออกโดยการขัดด้วยอุณหภูมิสูง ชั้นนี้ถูกสร้างขึ้นในระหว่างกระบวนการทำความเย็นหลังจากที่ท่อควอทซ์ถูกหลอมละลายที่อุณหภูมิสูง แม้ว่าจะไม่เป็นอันตรายในตัวเอง แต่ก็ส่งผลต่อการส่งผ่านแสง ความเรียบ และความเรียบของผลิตภัณฑ์ควอตซ์ การขัดด้วยอุณหภูมิสูงสามารถขจัดชั้นออกไซด์ได้อย่างมีประสิทธิภาพ ส่งผลให้ท่อโปร่งใสและสะอาด

5. การบำบัดด้วยการหลอม

ความเค้นภายในจะถูกสร้างขึ้นในท่อควอทซ์หลังจากการขึ้นรูป การตัด การเชื่อม และกระบวนการขัดเงา ซึ่งอาจส่งผลต่อความแข็งแรงทางกลและเสถียรภาพทางความร้อน ดังนั้นชิ้นส่วนควอตซ์ที่ผลิตด้วยอุณหภูมิสูงทั้งหมดจะต้องผ่านการบำบัดความร้อนและการหลอมเพื่อขจัดความเครียดภายในดังกล่าว

6. การตรวจสอบคุณภาพ

ในกระบวนการผลิตทั้งหมดของท่อเตาควอทซ์ จำเป็นต้องมีการทดสอบหลายด้านอย่างเข้มงวดเพื่อให้แน่ใจว่าผลิตภัณฑ์สำเร็จรูปเป็นไปตามมาตรฐาน การตรวจสอบรวมถึงความเค้นภายใน (ตรวจสอบด้วยแสงโพลาไรซ์เพื่อดูเส้นความเค้นที่ชัดเจน) ความแม่นยำของมิติ (เช่น การควบคุมความคลาดเคลื่อนสำหรับเส้นผ่านศูนย์กลางภายนอก ความหนาผนัง และความยาว) คุณภาพพื้นผิว (ความหยาบ การมีอยู่ของข้อบกพร่อง ฯลฯ) คุณสมบัติทางกล (ความแข็งแรง ความแข็ง ฯลฯ) และความสะอาด (ผนังด้านในปราศจากสิ่งเจือปนและฟองอากาศ)
