ข้อบกพร่องของอนุภาคคืออะไร?

ข้อบกพร่องของอนุภาคหมายถึงการรวมตัวของอนุภาคเล็กๆ ภายในหรือบนเวเฟอร์เซมิคอนดักเตอร์ สิ่งเหล่านี้สามารถทำลายความสมบูรณ์ทางโครงสร้างของอุปกรณ์เซมิคอนดักเตอร์ และทำให้เกิดข้อผิดพลาดทางไฟฟ้า เช่น ไฟฟ้าลัดวงจรและวงจรเปิด เนื่องจากปัญหาเหล่านี้ที่เกิดจากข้อบกพร่องของอนุภาคอาจส่งผลกระทบร้ายแรงต่อความน่าเชื่อถือในระยะยาวของอุปกรณ์เซมิคอนดักเตอร์ ข้อบกพร่องของอนุภาคจึงต้องได้รับการควบคุมอย่างเข้มงวดในการผลิตเซมิคอนดักเตอร์

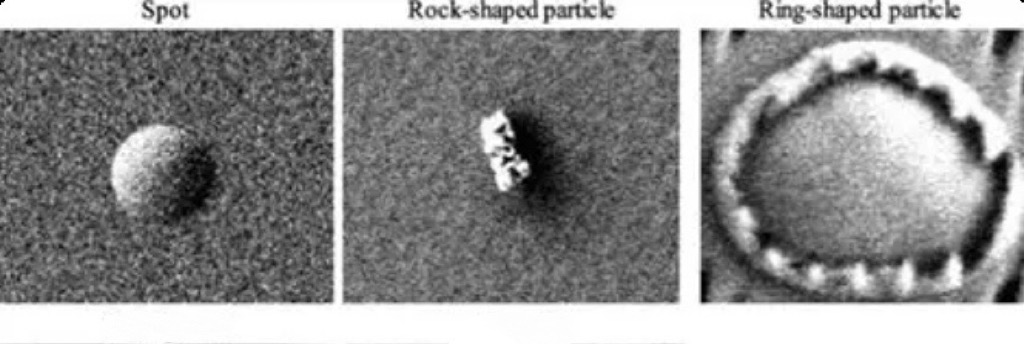

ตามตำแหน่งและคุณลักษณะ ข้อบกพร่องของอนุภาคสามารถแบ่งได้เป็น 2 ประเภทหลักๆ ได้แก่ อนุภาคที่พื้นผิวและอนุภาคในฟิล์ม อนุภาคพื้นผิวหมายถึงอนุภาคที่ตกลงบนเวเฟอร์พื้นผิวในสภาพแวดล้อมของกระบวนการ มักจะแสดงเป็นกลุ่มที่มีมุมแหลมคม อนุภาคในฟิล์มหมายถึงอนุภาคที่ตกลงไปในแผ่นเวเฟอร์ในระหว่างขั้นตอนการสร้างฟิล์ม และถูกปกคลุมไปด้วยฟิล์มที่ตามมา โดยมีข้อบกพร่องฝังอยู่ภายในชั้นฟิล์ม

ข้อบกพร่องของอนุภาคเกิดขึ้นได้อย่างไร

การสร้างข้อบกพร่องของอนุภาคมีสาเหตุมาจากหลายปัจจัย ในระหว่างกระบวนการผลิตแผ่นเวเฟอร์ ความเครียดจากความร้อนที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิและความเครียดทางกลที่เป็นผลจากการจัดการ การแปรรูป และการบำบัดความร้อนของเวเฟอร์สามารถนำไปสู่รอยแตกที่พื้นผิวหรือการหลุดของวัสดุได้เวเฟอร์ซึ่งเป็นหนึ่งในสาเหตุหลักของข้อบกพร่องของอนุภาค การกัดกร่อนของสารเคมีที่เกิดจากรีเอเจนต์ปฏิกิริยาและก๊าซปฏิกิริยาเป็นอีกสาเหตุหลักของข้อบกพร่องของอนุภาค ในระหว่างกระบวนการกัดกร่อน ผลิตภัณฑ์ที่ไม่พึงประสงค์หรือสิ่งเจือปนจะถูกผลิตขึ้นและเกาะติดกับพื้นผิวแผ่นเวเฟอร์เพื่อสร้างข้อบกพร่องของอนุภาค นอกเหนือจากปัจจัยหลักสองประการที่กล่าวถึงข้างต้นแล้ว สิ่งเจือปนในวัตถุดิบ การปนเปื้อนภายในอุปกรณ์ ฝุ่นในสิ่งแวดล้อม และข้อผิดพลาดในการปฏิบัติงาน ยังเป็นสาเหตุทั่วไปของข้อบกพร่องของอนุภาคอีกด้วย

จะตรวจจับและควบคุมข้อบกพร่องของอนุภาคได้อย่างไร？

การตรวจจับข้อบกพร่องของอนุภาคอาศัยเทคโนโลยีกล้องจุลทรรศน์ที่มีความแม่นยำสูงเป็นหลัก กล้องจุลทรรศน์อิเล็กตรอนแบบส่องกราด (SEM) ได้กลายเป็นเครื่องมือหลักในการตรวจจับข้อบกพร่อง เนื่องจากมีความละเอียดและความสามารถในการถ่ายภาพสูง จึงสามารถเปิดเผยลักษณะทางสัณฐานวิทยา ขนาด และการกระจายตัวของอนุภาคขนาดเล็กได้ กล้องจุลทรรศน์แรงอะตอม (AFM) ทำแผนที่พื้นผิวสามมิติโดยการตรวจจับแรงระหว่างอะตอม และมีความแม่นยำสูงมากในการตรวจจับข้อบกพร่องระดับนาโน กล้องจุลทรรศน์แบบใช้แสงใช้ในการคัดกรองข้อบกพร่องขนาดใหญ่อย่างรวดเร็ว

เพื่อควบคุมข้อบกพร่องของอนุภาค จำเป็นต้องมีมาตรการหลายประการ

1.ควบคุมพารามิเตอร์ได้อย่างแม่นยำ เช่น อัตราการแกะสลัก ความหนาของการสะสม อุณหภูมิ และความดัน

2. ใช้วัตถุดิบที่มีความบริสุทธิ์สูงสำหรับการผลิตแผ่นเวเฟอร์เซมิคอนดักเตอร์

3. ใช้อุปกรณ์ที่มีความแม่นยำสูงและมีเสถียรภาพสูงและดำเนินการบำรุงรักษาและทำความสะอาดเป็นประจำ

4. เพิ่มทักษะของผู้ปฏิบัติงานผ่านการฝึกอบรมเฉพาะทาง สร้างมาตรฐานการปฏิบัติงาน และเสริมสร้างการตรวจสอบและการจัดการกระบวนการ

จำเป็นต้องวิเคราะห์สาเหตุของข้อบกพร่องของอนุภาคอย่างครอบคลุม ระบุจุดปนเปื้อน และใช้แนวทางแก้ไขที่ตรงเป้าหมายเพื่อลดอุบัติการณ์ของข้อบกพร่องของอนุภาคอย่างมีประสิทธิภาพ
