ระบบซีลแก๊สแห้งคืออะไร?

ในการใช้งานทางอุตสาหกรรมสมัยใหม่ มีเครื่องจักรของไหลกำลังสูงและความเร็วสูงจำนวนมาก (เช่น คอมเพรสเซอร์แบบเทอร์โบและโบลเวอร์) และองค์ประกอบการปิดผนึกในส่วนที่สำคัญจะทำงานภายใต้สภาวะการทำงานที่รุนแรง โดยมีความเร็วในการหมุนสูง ความดันที่สูงขึ้น และอุณหภูมิที่รุนแรง แมคคานิคอลซีลแบบสัมผัสทั่วไปไม่สามารถนำมาใช้กับสถานการณ์การใช้งานที่มีความต้องการสูงเหล่านี้ได้อีกต่อไป ดังนั้น ระบบซีลแก๊สแห้งซึ่งมีสมรรถนะที่โดดเด่น จึงถูกนำมาใช้กันอย่างแพร่หลายในฐานะโซลูชันการซีลแบบไม่สัมผัสระดับพรีเมียมสำหรับการใช้งานที่สำคัญเหล่านี้

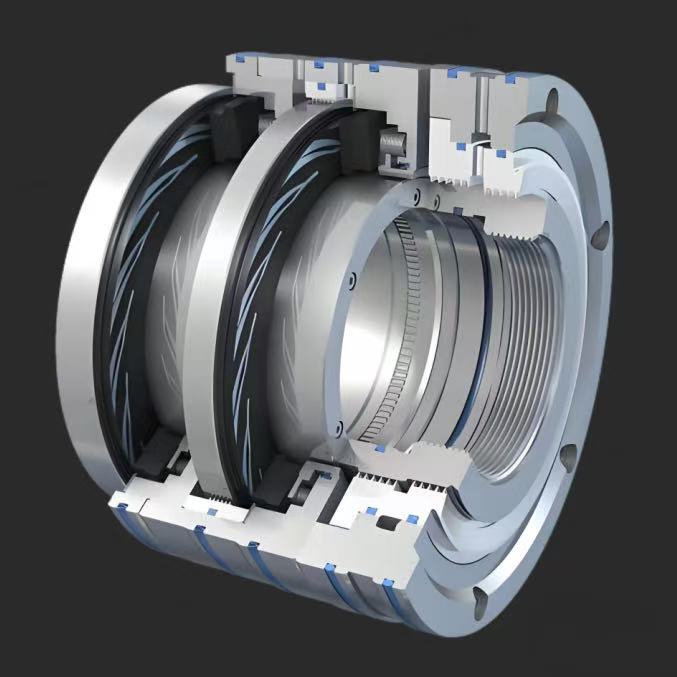

ระบบซีลแก๊สแห้งเป็นระบบซีลเพลาแบบไม่สัมผัสซึ่งใช้แก๊สเป็นสื่อกลางในการทำงาน ด้วยการตัดเฉือนร่องไฮโดรไดนามิกบนผิวหน้าการซีล ระบบซีลแก๊สแห้งจะใช้ประโยชน์จากผลกระทบทางอุทกไดนามิกที่เกิดขึ้นระหว่างการหมุนเพื่อสร้างฟิล์มแก๊สที่มั่นคงระหว่างหน้าการซีล ฟิล์มแก๊สที่มีความเสถียรนี้สามารถรักษาพื้นผิวการซีลไว้ในสถานะไม่สัมผัส จึงทำให้การซีลก๊าซและของเหลวมีประสิทธิภาพ

ส่วนประกอบหลักของระบบซีลแก๊สแห้ง

1. ส่วนประกอบการซีล: รวมถึงวงแหวนหมุน, แหวนนิ่ง, สปริง, โอริง

2. ระบบจ่ายแก๊ส

3. ระบบควบคุม ได้แก่ อุปกรณ์ต่างๆ เช่น เซ็นเซอร์วัดแรงดัน มิเตอร์วัดการไหล

ข้อดีของระบบซีลแก๊สแห้ง

1. การทำงานแบบไม่สัมผัส ไม่มีแรงเสียดทานหรือการสึกหรอ อายุการใช้งานซีลยาวนาน และค่าบำรุงรักษาต่ำ

2. การรั่วไหลต่ำ ผลการปิดผนึกฟิล์มก๊าซที่ดีเยี่ยม โดยมีการรั่วไหลต่ำกว่าซีลแบบเดิมมาก

3. ไม่มีการปนเปื้อนน้ำมันของสื่อกระบวนการและลดความซับซ้อนของระบบ

4. ปรับให้เข้ากับความเร็วสูงและแรงดันสูง ไม่จำกัดด้วยค่า PV

ประเภทหลักและสถานการณ์การใช้งาน

1. ทะเลก๊าซแห้งหน้าเดียวl

เหมาะอย่างยิ่งสำหรับสภาวะการทำงานที่มีแรงดันปานกลางและต่ำ ซึ่งช่วยให้ก๊าซในกระบวนการรั่วไหลออกสู่บรรยากาศโดยรอบในปริมาณเล็กน้อย เช่น คอมเพรสเซอร์ที่จัดการกับก๊าซที่ไม่เป็นอันตราย รวมถึงอากาศ ไนโตรเจน และคาร์บอนไดออกไซด์

2. ซีลแก๊สแห้งสองหน้า

การใช้โครงสร้างของซีลหน้าเดียวสองตัวที่จัดเรียงแบบหันหน้าเข้าหากัน เหมาะอย่างยิ่งสำหรับสภาพการทำงานที่ไม่อนุญาตให้ก๊าซในกระบวนการรั่วไหลสู่บรรยากาศโดยรอบ ด้วยการแนะนำก๊าซปิดผนึกระหว่างซีลทั้งสอง ซีลกั้นจะเกิดขึ้นโดยใช้แรงดันแก๊สที่สูงกว่าแรงดันของตัวกลาง ซึ่งทำให้ก๊าซซีลเข้าไปได้เพียงเล็กน้อยเท่านั้น

3. ซีลแก๊สแห้งแบบตีคู่

ประกอบด้วยซีลหน้าเดียวสองตัวหรือมากกว่าที่เชื่อมต่อกันแบบอนุกรม ซึ่งเหมาะสำหรับการใช้งานที่มีการรั่วไหลของก๊าซในกระบวนการออกสู่บรรยากาศเล็กน้อย เช่น คอมเพรสเซอร์ในอุตสาหกรรมเคมีและการกลั่นน้ำมัน ซีลหลักรับภาระแรงดันส่วนใหญ่ และซีลสำรองจะให้ซีลเพื่อความปลอดภัยในกรณีที่ซีลหลักล้มเหลว ในระบบซีลแก๊สแห้งแบบเรียงตามกันบางระบบ จะมีการรวมซีลเขาวงกตด้วย การกำหนดค่านี้เหมาะสำหรับการใช้งานที่ไม่อนุญาตให้ก๊าซในกระบวนการรั่วไหลสู่บรรยากาศ และไม่อนุญาตให้ก๊าซปิดผนึกเข้าไปในเครื่อง
