เครื่องปฏิกรณ์เตาเซมิคอนดักเตอร์

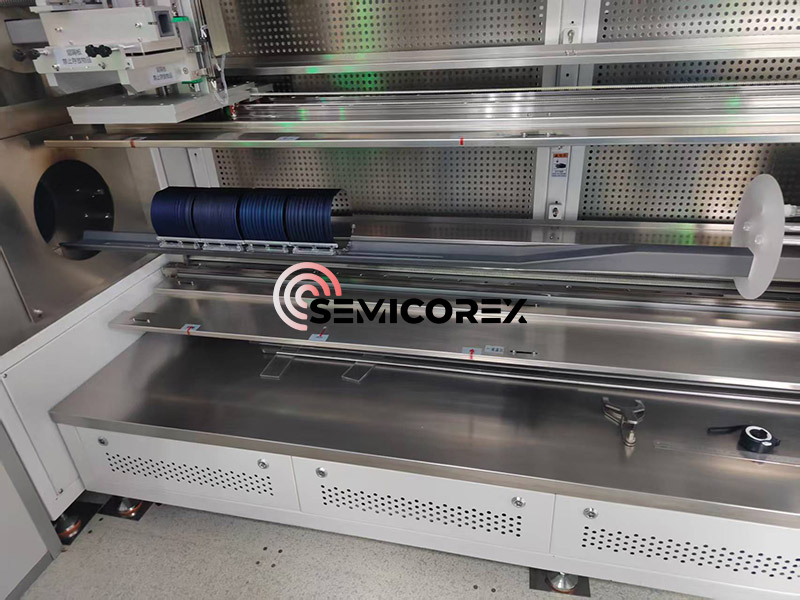

เครื่องปฏิกรณ์เตาเซมิคอนดักเตอร์เป็นอุปกรณ์หลักในกระบวนการผลิตเซมิคอนดักเตอร์ ซึ่งส่วนใหญ่ใช้สำหรับกระบวนการที่สำคัญ เช่น ออกซิเดชันด้วยความร้อน การแพร่กระจาย การอบอ่อน และการสะสมไอสารเคมี ระบบเตาเผาทั่วไป (เตากระจายแนวนอน/แนวตั้ง) ส่วนใหญ่ประกอบด้วยส่วนประกอบหลักต่อไปนี้: ระบบทำความร้อน ระบบควบคุมอุณหภูมิ ระบบขนส่ง ระบบควบคุมการไหลของก๊าซ (MFC) และระบบไอเสียจากก๊าซเสีย

จากมุมมองทางสถาปัตยกรรมโดยรวม เตาเผาอุณหภูมิสูงแบ่งออกเป็นประเภทแนวนอนและแนวตั้ง โดยพิจารณาจากตำแหน่งของท่อควอทซ์และส่วนประกอบทำความร้อนภายในระบบ โดยทั่วไปเตาเผาอุณหภูมิสูงประกอบด้วยองค์ประกอบพื้นฐาน 5 ส่วน ได้แก่ ระบบควบคุม ท่อเตาเผาแบบกระบวนการ ระบบส่งก๊าซ ระบบระบายก๊าซ และระบบโหลด ระบบควบคุมประกอบด้วยคอมพิวเตอร์ที่เชื่อมต่อกับไมโครคอนโทรลเลอร์หลายตัว รับผิดชอบในการควบคุมกระบวนการทั้งหมดอย่างแม่นยำ

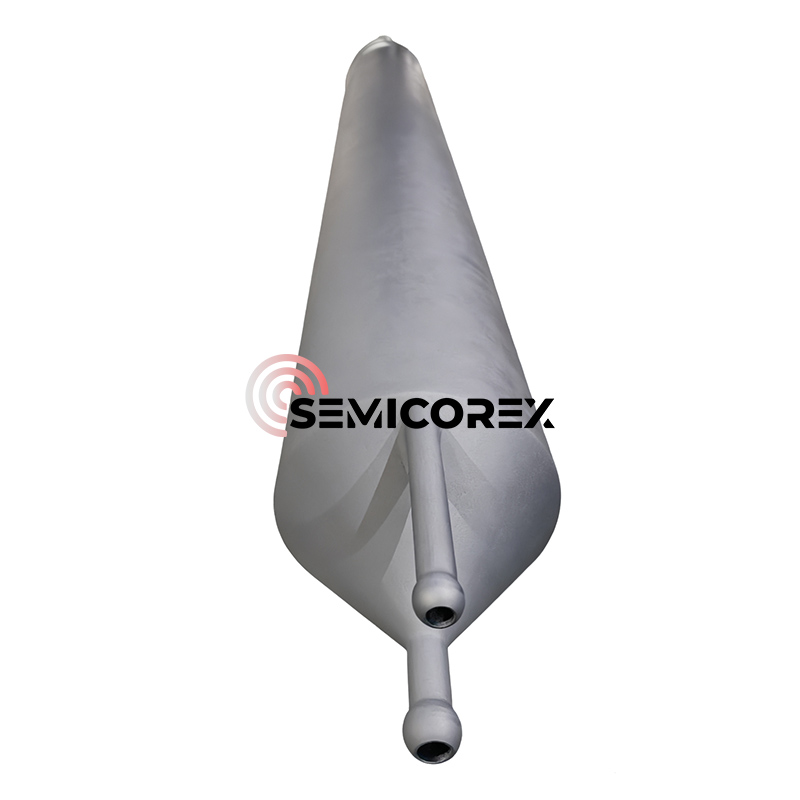

สำหรับการเลือกใช้วัสดุ วัสดุท่อเตาหลอมส่วนใหญ่จะประกอบด้วยควอตซ์(ทนต่ออุณหภูมิสูงและการกัดกร่อน)อลูมินา (Al₂O₃), ซิลิคอนคาร์ไบด์ (SiC)หรือโลหะผสม (เช่น อินโคเนล) องค์ประกอบความร้อนของระบบทำความร้อนโดยทั่วไปจะใช้ลวดต้านทาน (เช่น Kanthal, MoSi₂), แท่งซิลิกอนคาร์ไบด์ (SiC) หรือเครื่องทำความร้อนอินฟราเรด โซนทำความร้อนสามารถออกแบบเป็นโซนอุณหภูมิเดียวหรือหลายโซนเพื่อให้ควบคุมอุณหภูมิได้อย่างแม่นยำ ระบบควบคุมอุณหภูมิใช้เทอร์โมคัปเปิล (ชนิด K, ชนิด S) เพื่อตรวจสอบอุณหภูมิแบบเรียลไทม์ เพื่อให้ได้ความแม่นยำในการควบคุมอุณหภูมิที่ ±1°C ผ่านตัวควบคุม PID หรือใช้การควบคุมอุณหภูมิแบบตั้งโปรแกรม PLC ได้

ช่วงพารามิเตอร์กระบวนการและวัสดุที่ใช้บังคับ

ช่วงพารามิเตอร์อุณหภูมิ: ช่วงอุณหภูมิจะแตกต่างกันไปขึ้นอยู่กับกระบวนการ ช่วงอุณหภูมิกระบวนการของเครื่องทำความร้อนมาตรฐานคือ 300-1100 ℃ และเตาอุณหภูมิต่ำคือ 250-500 ℃ อุณหภูมิกระบวนการโดยทั่วไปอยู่ที่ 400-1100°C โดยกระบวนการออกซิเดชันและการแพร่กระจายโดยทั่วไปจะอยู่ที่ 800-1100°C กระบวนการ LPCVD ที่ 500-800°C และกระบวนการหลอมที่ 400-500°C

ในการเจริญเติบโตแบบอีพิแทกเซียล เวเฟอร์ซิลิคอนจะถูกให้ความร้อนในเตาเอพิแทกเซียลที่อุณหภูมิประมาณ 1200°C ซิลิคอนเตตระคลอไรด์ที่ระเหยเป็นไอ (SiCl₄) และไตรคลอโรซิเลน (SiHCl₃) จะถูกเติมลงในเตาเผาเพื่อกระตุ้นการเจริญเติบโตของเยื่อบุผิวบนพื้นผิวเวเฟอร์

กระบวนการออกซิเดชันจากความร้อนที่ใช้กันอย่างแพร่หลายที่สุดเกี่ยวข้องกับขั้นตอนที่ดำเนินการที่อุณหภูมิสูงถึง 800-1200°C เพื่อสร้างชั้นซิลิคอนไดออกไซด์ที่บางและสม่ำเสมอ ออกซิเดชันด้วยความร้อนอาจเป็นแบบเปียกหรือแบบแห้ง ขึ้นอยู่กับก๊าซที่ใช้สำหรับปฏิกิริยาออกซิเดชัน

ระบบวัสดุที่ใช้งานได้: กระบวนการท่อเตาหลอมเหมาะสำหรับวัสดุเซมิคอนดักเตอร์หลายประเภท รวมถึงซิลิคอน (Si), ซิลิคอนเจอร์เมเนียม (SiGe) และควอตซ์ ในกระบวนการ SiGe วิธี CVD เป็นกระบวนการหลัก ด้วยการให้ความร้อนแก่ซับสเตรตซิลิกอนและทำให้เกิดส่วนผสมของก๊าซ SiH₄ และ GeH₄ ชั้นซิลิคอนเจอร์เมเนียมจะสลายตัวและเกาะตัวที่อุณหภูมิสูง (500-800°C) ซึ่งต้องการการควบคุมความเข้มข้นของสารเติมเจอร์เมเนียมและความหนาของชั้นเยื่อบุผิวอย่างแม่นยำ

Semicorex จำหน่ายส่วนประกอบเตาเผาแบบกำหนดเองคุณภาพสูง ผลิตภัณฑ์ของเราได้รับการออกแบบทางวิศวกรรมเพื่อให้มีเสถียรภาพทางความร้อนที่เหนือกว่า อายุการใช้งานที่ยาวนานขึ้น และความสม่ำเสมอของกระบวนการที่ยอดเยี่ยม สำหรับโซลูชันที่ปรับแต่งเองหรือข้อมูลทางเทคนิคเพิ่มเติม โปรดติดต่อทีมวิศวกรของเรา
