วงแหวนโฟกัสเป็นชิ้นส่วนวงแหวนที่มีความแม่นยำ ซึ่งโดยทั่วไปจะติดตั้งไว้รอบๆ หัวเวเฟอร์ของอุปกรณ์แกะสลักพลาสม่า และจะถูกสัมผัสโดยตรงกับพลาสมาพลังงานสูงในระหว่างกระบวนการกัด หน้าที่หลักของพวกเขาคือการทำหน้าที่เป็นชิ้นส่วนเสียสละเพื่อให้ได้ผลลัพธ์การแกะสลักที่สม่ำเสมอทั่วทั้งพื้นผิวเวเฟอร์ทั้งหมด เนื่องจากเอฟเฟกต์ของขอบ สนามไฟฟ้าจึงบิดเบี้ยวและเบี่ยงเบนอย่างรวดเร็วที่ขอบของเวเฟอร์ ทำให้ความหนาแน่นของพลาสมาและพลังงานไม่สอดคล้องกับศูนย์กลางของเวเฟอร์อย่างมาก จึงทำลายความสม่ำเสมอของการแกะสลัก วงแหวนโฟกัสแก้ไขปัญหานี้ผ่านกลไกหลัก 3 ประการตามรายการด้านล่าง:
วงแหวนโฟกัสที่วางอยู่รอบๆ แผ่นเวเฟอร์ ทำหน้าที่เป็นทางลาดบัฟเฟอร์สนามไฟฟ้าเพื่อยกระดับขอบเขตทางกายภาพและทางไฟฟ้าของเวเฟอร์ การตั้งค่านี้จะทำให้เปลือกพลาสมามีความสม่ำเสมอที่ขอบเวเฟอร์ โดยควบคุมไอออนให้โจมตีพื้นผิวเวเฟอร์ในมุมที่เหมาะสมที่สุด ดังนั้นจึงรับประกันความแม่นยำในการแกะสลักที่สม่ำเสมอระหว่างขอบเวเฟอร์และศูนย์กลาง
เนื่องจากเป็นชิ้นส่วนเสียสละในระบบการกัด วงแหวนโฟกัสจึงรับการทิ้งระเบิดโดยตรงของพลาสมาพลังงานสูง พวกเขาสามารถปกป้องส่วนประกอบที่มีราคาแพงที่อยู่ด้านล่าง เช่น หัวจับไฟฟ้าสถิตจากความเสียหาย ซึ่งช่วยยืดอายุการใช้งานของส่วนประกอบได้อย่างมาก และลดค่าใช้จ่ายในการบำรุงรักษา
วงแหวนโฟกัสบางประเภทสามารถช่วยให้เกิดการกระจายความร้อนที่สม่ำเสมอหรือสร้างสนามไฟฟ้าที่เข้ากันกับแผ่นเวเฟอร์ที่มีค่าการนำไฟฟ้าที่ปรับแต่งได้ จึงสร้างสภาพแวดล้อมการประมวลผลที่มีความเสถียรอย่างยิ่งเพื่อการแกะสลักที่มีความแม่นยำสูง
ควอตซ์ ซิลิคอน และซิลิคอนคาร์ไบด์เป็นวัสดุหลักสามชนิดสำหรับการผลิตวงแหวนโฟกัส ด้านล่างนี้คือรายละเอียดเกี่ยวกับจุดแข็ง ข้อเสีย และการใช้งานทั่วไปตามลำดับ
ก. ข้อดีและข้อเสีย
วงแหวนโฟกัสควอทซ์มีต้นทุนการทำงานต่ำ พฤติกรรมคงที่ในสนามความถี่สูง และฉนวนอิเล็กทริกที่เหนือกว่าใน อย่างไรก็ตาม ข้อจำกัดเหล่านี้ไม่สามารถละเลยได้ ควอตซ์มีความแข็งเชิงกลต่ำ ดังนั้นวงแหวนโฟกัสของควอตซ์จึงมีแนวโน้มที่จะเสียรูปภายใต้สภาวะที่มีอุณหภูมิสูง อีกทั้งยังมีความต้านทานต่ำต่อการสปัตเตอร์ไอออนด้วยอัตราการกัดกร่อนที่สูงมากเมื่อสัมผัสกับพลาสมาที่มีฟลูออรีน ซึ่งอาจก่อให้เกิดความเสี่ยงในการปนเปื้อนต่อกระบวนการผลิต
B. สถานการณ์ที่เหมาะสม
วงแหวนเหล่านี้ใช้งานได้กับเครื่องแกะสลัก RIE ที่ไม่ต้องใช้กระสุนสูง ซึ่งรองรับกระบวนการระดับกลางถึงล่างที่ 28 นาโนเมตรขึ้นไป ไม่สามารถตอบสนองข้อกำหนดที่เข้มงวดในการปนเปื้อนต่ำและมีอายุการใช้งานยาวนานสำหรับโหนดขั้นสูง
ก. ข้อดีและข้อเสีย

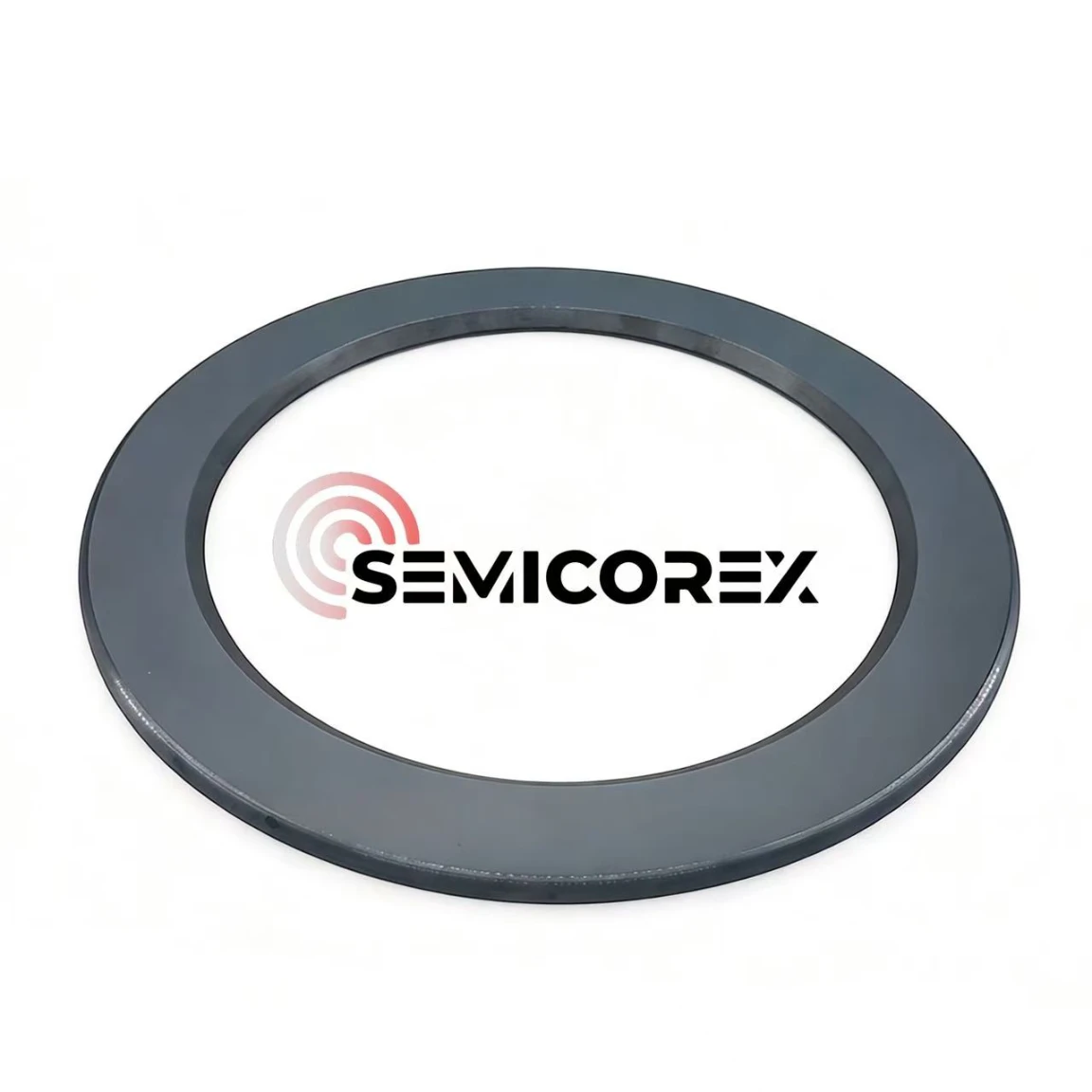

วงแหวนโฟกัสซิลิคอนทำจากวัสดุชนิดเดียวกับเวเฟอร์ซิลิคอน โดยมีค่าสัมประสิทธิ์การขยายตัวทางความร้อนและคุณสมบัติทางไฟฟ้าที่เข้ากันได้ดี ทนต่ออุณหภูมิได้สูงถึง 1,600°C และช่วยรักษาการกระจายตัวของพลาสมาให้สม่ำเสมอ ถึงกระนั้น ซิลิคอนก็ทำงานได้ไม่ดีต่อการกัดพลาสมาของฟลูออรีน มันสร้าง SiF₄ ที่ระเหยง่าย สึกหรออย่างรวดเร็ว และกระตุ้นให้กระบวนการเคลื่อนตัวบ่อยครั้งและการหยุดทำงานโดยไม่ได้วางแผนไว้ จำเป็นต้องเปลี่ยนบ่อยครั้ง—แหวนซิลิคอนโมโนคริสตัลไลน์มักจะต้องเปลี่ยนทุกๆ 10 ถึง 12 วัน
B. สถานการณ์ที่เหมาะสม
วงแหวนซิลิกอนเคยเป็นมาตรฐานสำหรับสายการกัดเซมิคอนดักเตอร์ แต่ค่อยๆ ถูกแทนที่ด้วย SiC ที่หลากหลาย พวกเขายังคงใช้สำหรับกระบวนการผลิตระดับกลางถึงล่างแบบดั้งเดิมที่คำนึงถึงต้นทุน
ก. ข้อดีและข้อเสีย
วงแหวนโฟกัสซิลิคอนคาร์ไบด์มีความแข็ง Mohs อยู่ที่ 9.5 และรักษาความต้านทานแรงดัดงอได้ 500 ถึง 600 MPa แม้ที่อุณหภูมิ 1,400°C ในขณะเดียวกัน ค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อนเข้ากันได้ดีกับแผ่นเวเฟอร์ซิลิคอน โดยให้ความต้านทานการเปลี่ยนแปลงอุณหภูมิอย่างโดดเด่นเพื่อทนต่อการหมุนเวียนของความร้อนอย่างรวดเร็ว ซึ่งช่วยเพิ่มประสิทธิภาพความสม่ำเสมอในการกัดที่ขอบแผ่นเวเฟอร์ได้อย่างมาก สิ่งสำคัญที่สุดคือ SiC มีความต้านทานการกัดกร่อนต่อ Ar, F, Cl และเคมีพลาสมาอื่นๆ เป็นพิเศษ อัตราการกัดกรดในฟลูออรีนพลาสมาเกือบเป็นศูนย์ วงแหวนโฟกัสซิลิคอนคาร์ไบด์มีอายุการใช้งานยาวนานกว่ารุ่นซิลิคอน 2-3 เท่า ซึ่งช่วยเพิ่มประสิทธิภาพของอุปกรณ์โดยรวมได้อย่างมาก ซิลิคอนคาร์ไบด์ที่มีความบริสุทธิ์สูงที่ปลูกโดย CVD มีระดับความบริสุทธิ์สูงกว่า 99.9995% ซึ่งช่วยลดความเสี่ยงของการปนเปื้อนของอนุภาคและองค์ประกอบได้อย่างมาก
อย่างไรก็ตาม วงแหวนโฟกัสซิลิกอนคาร์ไบด์ก็ไม่ได้ไม่มีข้อเสียแต่อย่างใด เนื่องจากซิลิกอนคาร์ไบด์มีความแข็งมาก การผลิตวงแหวนโฟกัสซิลิกอนคาร์ไบด์จึงต้องใช้เครื่องมือตัดเพชร และกระบวนการตัดเฉือนที่ซับซ้อนและยาวนานทำให้ต้นทุนการซื้อเริ่มแรกสูงขึ้นอย่างมาก
B. สถานการณ์ที่เหมาะสม
วงแหวนโฟกัสซิลิคอนคาร์ไบด์ทำหน้าที่เป็นตัวเลือกที่ดีที่สุดสำหรับกระบวนการผลิตขั้นสูง รวมถึงชิปลอจิกต่ำกว่า 14 นาโนเมตร และอุปกรณ์ 3D NAND และยืนหยัดเป็นตัวเลือกอันดับต้นๆ สำหรับการผลิตอุปกรณ์จ่ายไฟซิลิคอนคาร์ไบด์
