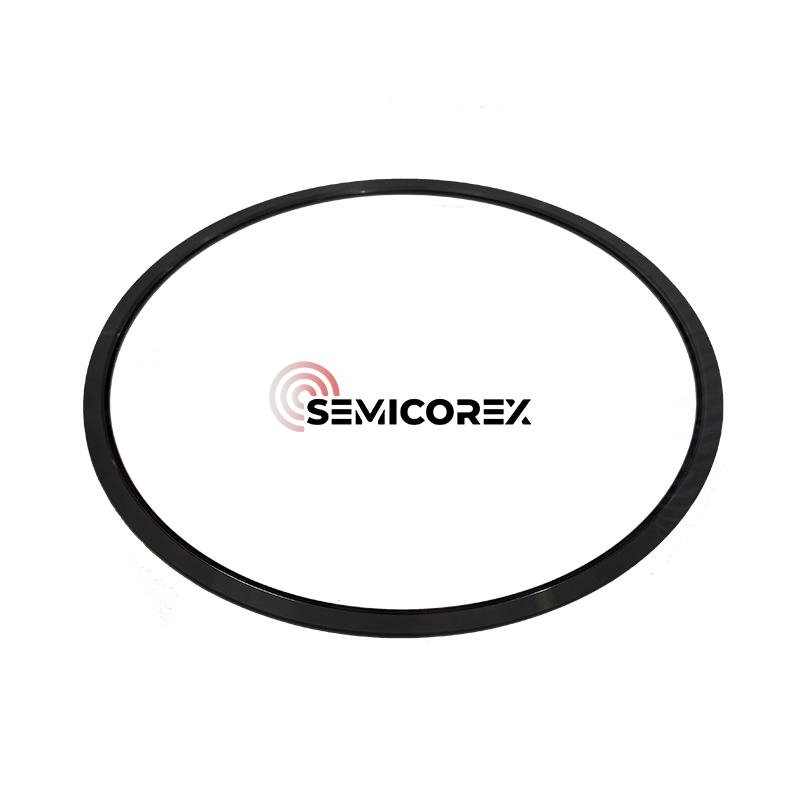

แหวนขอบ

วงแหวน Edge Semicorex เป็นส่วนสำคัญของกระบวนการผลิตเซมิคอนดักเตอร์เต็มรูปแบบโดยเฉพาะอย่างยิ่งสำหรับแอพพลิเคชั่นการประมวลผลเวเฟอร์รวมถึงการแกะสลักพลาสมาและการสะสมไอสารเคมี (CVD) วงแหวนขอบถูกออกแบบมาเพื่อล้อมรอบปริมณฑลด้านนอกของเวเฟอร์เซมิคอนดักเตอร์เพื่อกระจายพลังงานอย่างสม่ำเสมอในขณะที่ปรับปรุงความมั่นคงของกระบวนการผลผลิตเวเฟอร์และความน่าเชื่อถือของอุปกรณ์ แหวนขอบของเราทำจากการสะสมไอสารเคมีที่มีความบริสุทธิ์สูงซิลิกอนคาร์ไบด์ (CVD SIC) และถูกสร้างขึ้นเพื่อความต้องการสภาพแวดล้อมกระบวนการ

ปัญหาเกิดขึ้นในระหว่างกระบวนการที่ใช้พลาสมาซึ่งพลังงานไม่สม่ำเสมอและการบิดเบือนพลาสมาที่ขอบของเวเฟอร์สร้างความเสี่ยงต่อข้อบกพร่องกระบวนการดริฟท์หรือการสูญเสียผลผลิต Rings ขอบจะลดความเสี่ยงนี้โดยการมุ่งเน้นและการสร้างสนามพลังงานรอบ ๆ ปริมณฑลด้านนอกของเวเฟอร์ วงแหวนขอบนั่งอยู่ด้านนอกขอบด้านนอกของเวเฟอร์และทำหน้าที่เป็นอุปสรรคในกระบวนการและแนวทางพลังงานที่ลดเอฟเฟกต์ขอบป้องกันขอบเวเฟอร์จากการดึงออกมากเกินไปและส่งมอบความสม่ำเสมอเพิ่มเติมที่จำเป็นทั่วพื้นผิวเวเฟอร์

ประโยชน์วัสดุของ CVD SIC:

วงแหวนขอบของเราผลิตจาก CVD SIC ที่มีความบริสุทธิ์สูงซึ่งได้รับการออกแบบและออกแบบมาโดยเฉพาะสำหรับสภาพแวดล้อมกระบวนการที่รุนแรง CVD SIC นั้นโดดเด่นด้วยการนำความร้อนที่ยอดเยี่ยมความแข็งแรงเชิงกลสูงและความต้านทานทางเคมีที่ยอดเยี่ยม - คุณลักษณะทั้งหมดที่ทำให้ CVD SIC เป็นวัสดุที่เลือกสำหรับการใช้งานเซมิคอนดักเตอร์ที่ต้องการความทนทานความเสถียรและปัญหาการปนเปื้อนต่ำ

ความบริสุทธิ์สูง: CVD SIC มีสิ่งเจือปนใกล้ศูนย์ซึ่งหมายความว่าจะมีอนุภาคน้อยถึงไม่มีเลยและไม่มีการปนเปื้อนของโลหะซึ่งมีความสำคัญในเซมิคอนดักเตอร์โหนดขั้นสูง

ความเสถียรทางความร้อน: วัสดุรักษาเสถียรภาพของมิติที่อุณหภูมิสูงซึ่งเป็นสิ่งสำคัญสำหรับการจัดวางเวเฟอร์ที่เหมาะสมในตำแหน่งพลาสมา

ความเฉื่อยทางเคมี: มันเฉื่อยต่อก๊าซกัดกร่อนเช่นที่มีฟลูออรีนหรือคลอรีนซึ่งมักใช้ในสภาพแวดล้อม etch พลาสมาเช่นเดียวกับกระบวนการ CVD

ความแข็งแรงเชิงกล: CVD SIC สามารถทนต่อการแตกร้าวและการกัดเซาะในช่วงเวลารอบระยะเวลาที่เพิ่มขึ้นทำให้มั่นใจได้ว่าอายุการใช้งานสูงสุดและลดค่าใช้จ่ายในการบำรุงรักษา

วงแหวนขอบแต่ละอันได้รับการออกแบบทางวิศวกรรมแบบกำหนดเองเพื่อรองรับขนาดเรขาคณิตของห้องกระบวนการและขนาดของเวเฟอร์ โดยทั่วไป 200 มม. หรือ 300 มม. ความคลาดเคลื่อนของการออกแบบนั้นมีความเข้มงวดมากเพื่อให้แน่ใจว่าสามารถใช้วงแหวนขอบในโมดูลกระบวนการที่มีอยู่โดยไม่จำเป็นต้องมีการดัดแปลง รูปทรงเรขาคณิตที่กำหนดเองและพื้นผิวเสร็จสิ้นมีอยู่เพื่อตอบสนองความต้องการ OEM ที่ไม่ซ้ำกันหรือการกำหนดค่าเครื่องมือ
