แบริ่งอากาศกราไฟท์

ตลับลูกปืนอากาศกราไฟท์ Semicorex เป็นส่วนประกอบแอโรสแตติกที่มีความแม่นยำสูง ซึ่งออกแบบมาเพื่อให้การเคลื่อนที่เชิงเส้นและแบบหมุนที่ไร้การเสียดสีสำหรับเครื่องจักรที่มีความแม่นยำสูงพิเศษ ผลิตจากไอโซสแตติกเกรดเฉพาะกราไฟท์ที่มีรูพรุนตลับลูกปืนนี้ใช้การซึมผ่านตามธรรมชาติของโครงสร้างจุลภาคของคาร์บอนเพื่อสร้างเบาะลมที่สม่ำเสมอ แข็ง และมั่นคง ต่างจากตลับลูกปืนทั่วไปที่ต้องอาศัยรูเจาะ ตลับลูกปืนอากาศกราไฟท์ใช้รูพรุนย่อยไมครอนหลายล้านรูบนพื้นผิวทั้งหมดเพื่อทำหน้าที่เป็นตัวจำกัด รับรองว่าโปรไฟล์แรงดันจะกระจายอย่างสมบูรณ์แบบโดยไม่มีการไล่ระดับสีหรือแรงดันพุ่งสูง

ข้อมูลจำเพาะทางเทคนิค

จากรายงานการทดสอบตัวอย่าง กราไฟท์ Semicorex มีคุณสมบัติที่ได้รับการรับรองดังต่อไปนี้:

คุณสมบัติหลักและคุณประโยชน์

การกระจายแรงดันสม่ำเสมอ: โครงสร้างรูพรุน 0.5 µm สร้าง "ม่าน" ของอากาศ ขจัดระลอกแรงดันที่เกี่ยวข้องกับลูกปืนปาก และให้ความแข็งในการเอียงที่เหนือกว่า

การเคลื่อนที่แบบไร้แรงเสียดทาน: แรงเสียดทานสถิตและไดนามิกเป็นศูนย์ (ไร้แท่ง) ช่วยให้กำหนดตำแหน่งได้ไม่จำกัดและการสึกหรอเป็นศูนย์ ช่วยยืดอายุการใช้งานของระบบได้อย่างไม่มีกำหนด

การป้องกันการชน (การลงจอดอย่างนุ่มนวล): พื้นผิวกราไฟท์ Shore 53 HS ไม่เกิดการกระแทก ในกรณีที่สูญเสียอากาศ ตลับลูกปืนจะค่อยๆ วางตัวบนราง ทำหน้าที่เป็นสารหล่อลื่นแห้ง และป้องกันความเสียหายร้ายแรงต่อรางนำที่มีความแม่นยำ

การหน่วงสูง: Theกราไฟท์ที่มีรูพรุนเมทริกซ์ดูดซับแรงสั่นสะเทือนตามธรรมชาติ โดยให้เอฟเฟกต์การหน่วงแบบ "ฟิล์มบีบ" ที่ปรับปรุงเวลาการตกตะกอนและความเสถียรแบบไดนามิกในการใช้งานการสแกน

ความเข้ากันได้ของห้องสะอาด: ตลับลูกปืนอากาศกราไฟท์ Semicorex ทำงานโดยไม่ต้องใช้น้ำมันหรือจาระบี ทำให้เหมาะสำหรับสภาพแวดล้อมห้องสะอาด ISO Class 1 ทั่วไปในการผลิตเซมิคอนดักเตอร์

ลักษณะการมองเห็น

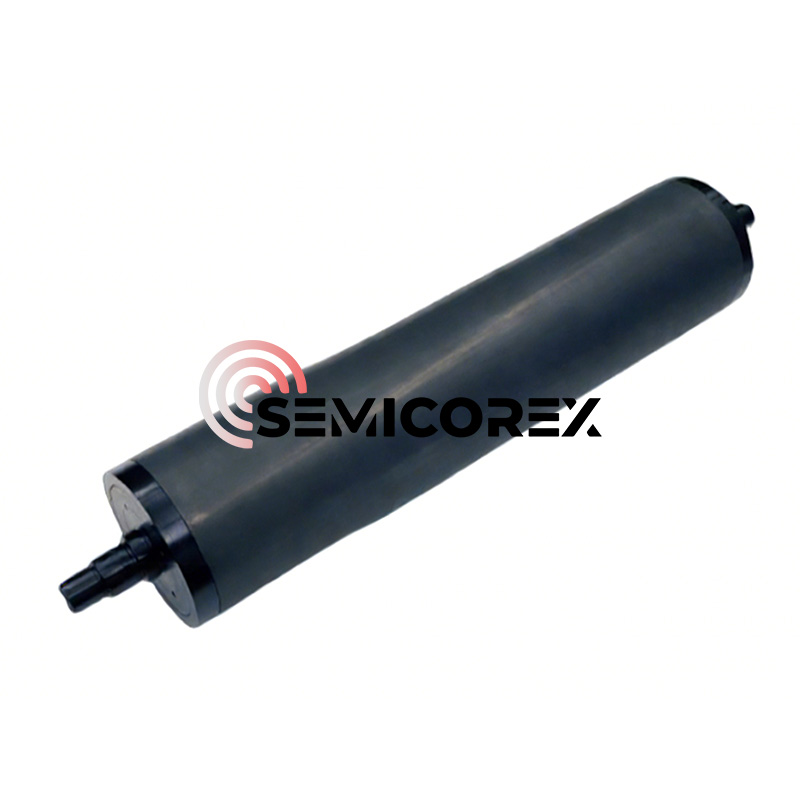

การตรวจสอบส่วนประกอบของกราไฟท์แอร์แบริ่งด้วยสายตา (อ้างอิงภาพที่ให้มา) เผยให้เห็น:

การตกแต่งพื้นผิว: พื้นผิวด้าน สีเทาชาร์โคลที่มีลักษณะพิเศษของกราไฟท์บดละเอียด

รูปทรง: มีจำหน่ายในรูปแบบแท่งเชิงเส้นตรงพร้อมช่องกลึงสำหรับติดตั้งหรือดูดไล่สุญญากาศ พื้นผิวที่มีรูพรุนจะดูสม่ำเสมอด้วยตาเปล่า โดยปกปิดเครือข่ายรูพรุนด้วยกล้องจุลทรรศน์

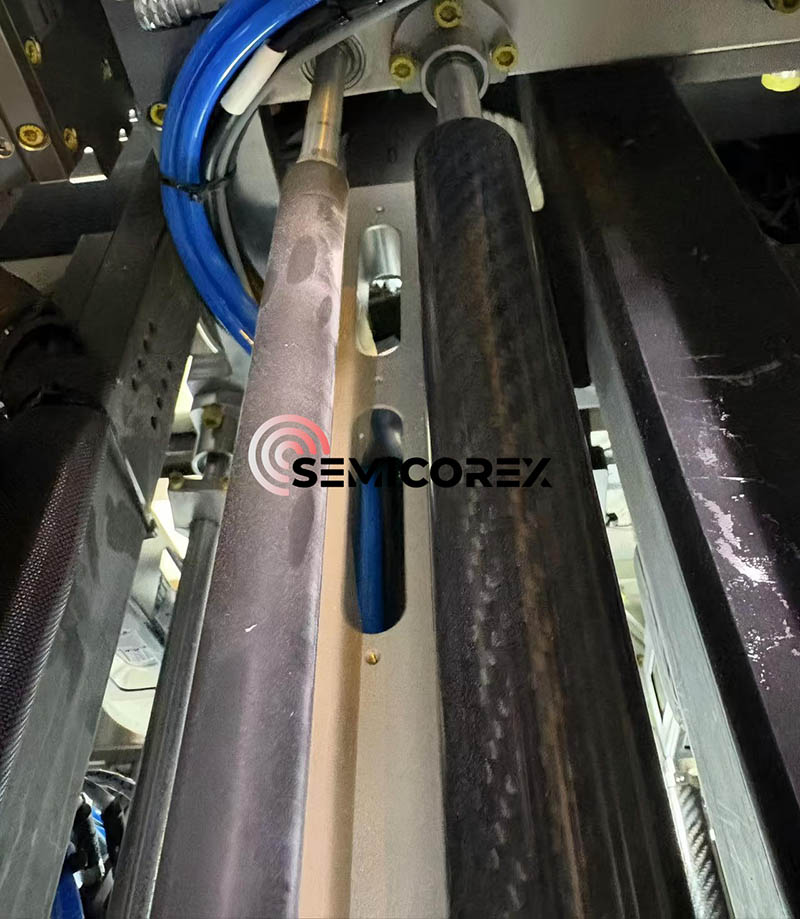

การติดตั้ง: ออกแบบมาเพื่อใช้งานร่วมกับช่องที่กลึงด้วยเครื่องจักรอย่างแม่นยำหรือระบบการติดตั้งสตั๊ดบอลเพื่อให้แน่ใจว่าขนานกับรางนำ

บริบททางประวัติศาสตร์และวิวัฒนาการทางเทคโนโลยี

ขีดจำกัดของตลับลูกปืนหน้าสัมผัส

เป็นเวลาหลายทศวรรษแล้วที่มาตรฐานสำหรับการเคลื่อนที่เชิงเส้นถูกกำหนดโดยการหมุนเวียนของตลับลูกปืนเม็ดกลมและตัวเลื่อนลูกกลิ้ง แม้ว่าระบบเหล่านี้จะแข็งแกร่ง แต่ระบบเหล่านี้ก็มีข้อจำกัดโดยธรรมชาติซึ่งกำหนดโดยความเครียดจากการสัมผัสของ Hertzian การสัมผัสทางกายภาพระหว่างองค์ประกอบกลิ้งและการแข่งขันทำให้เกิดแรงเสียดทาน ความร้อน และการสึกหรอ ในการใช้งานที่มีความแม่นยำสูงพิเศษ "เสียงรบกวน" ที่เกิดจากลูกบอลที่หมุนเวียนจะสร้างระลอกความเร็วที่ไม่เป็นที่ยอมรับสำหรับมาตรวิทยาระดับนาโนเมตร นอกจากนี้ ความจำเป็นในการหล่อลื่นยังทำให้เกิดข้อกำหนดด้านสารปนเปื้อนและการบำรุงรักษาที่ไม่สอดคล้องกับมาตรฐานห้องสะอาดสมัยใหม่

การปฏิวัติทางอากาศ

การเปลี่ยนมาใช้ตลับลูกปืนลมถือเป็นการเปลี่ยนแปลงขั้นพื้นฐานในการออกแบบเครื่องจักร โดยการแยกพื้นผิวด้วยแผ่นฟิล์มอากาศ วิศวกรจึงขจัดการสัมผัสทางกลไก แบริ่งลมช่วงต้นใช้การชดเชยออริฟิส ในการออกแบบนี้ อากาศอัดจะถูกป้อนผ่านรู (รูเปิด) ที่เจาะอย่างแม่นยำสองสามรู และกระจายผ่านร่อง

ข้อ จำกัด ของการออกแบบ Orifice:

การไล่ระดับความดัน: ความดันจะลดลงอย่างมากเมื่ออากาศเคลื่อนออกจากรูปาก/ร่อง ส่งผลให้ประสิทธิภาพของความสามารถในการรับน้ำหนักลดลง

ค้อนลม: ปริมาตรของอากาศที่ติดอยู่ในร่องสามารถทำหน้าที่เป็นตัวเก็บประจุได้ ทำให้เกิดการสั่นสะเทือนหรือ "การกระแทก" ด้วยตนเอง

การอุดตัน: อนุภาคฝุ่นเพียงอนุภาคเดียวสามารถปิดกั้นรูได้ ส่งผลให้ตลับลูกปืนขัดข้องทันที

อุบัติเหตุร้ายแรง: ตลับลูกปืน Orifice โดยทั่วไปจะทำจากโลหะแข็ง (อะลูมิเนียม สแตนเลส) หากการจ่ายอากาศล้มเหลว การสัมผัสโลหะบนโลหะหรือโลหะบนหินแกรนิตจะส่งผลให้เกิดรอยเปื้อนและการครูดอย่างรุนแรง

การถือกำเนิดของเทคโนโลยีสื่อที่มีรูพรุน

แบริ่งอากาศของสื่อที่มีรูพรุน เช่น ที่ใช้กราไฟท์ที่มีรูพรุน สามารถแก้ไขปัญหาเหล่านี้ได้โดยใช้วัสดุของแบริ่งเป็นตัวจำกัด

ประวัติความเป็นมา: ได้รับการพัฒนาในช่วงกลางศตวรรษที่ 20 แต่สมบูรณ์แบบสำหรับการใช้งานเชิงพาณิชย์ในช่วงทศวรรษ 1980 และ 1990 เทคโนโลยีคาร์บอนที่มีรูพรุนใช้กระบวนการเผาผนึกเพื่อสร้างวัสดุที่มีวิถีทางคดเคี้ยวที่เล็กจิ๋วและคดเคี้ยวนับล้าน

ความก้าวหน้า: สิ่งสำคัญคือการควบคุมกระบวนการผลิตเพื่อให้แน่ใจว่ามีการซึมผ่านของไอโซโทรปิก ข้อมูลจำเพาะของ Graphite Air Bearings ที่มีเส้นผ่านศูนย์กลางรูพรุนเฉลี่ย 0.5 µm แสดงถึงการพัฒนาเทคโนโลยีนี้อย่างต่อเนื่อง โดยปรับข้อจำกัดการไหลให้เหมาะสมเพื่อเพิ่มความแข็งสูงสุดในขณะที่ลดการใช้อากาศให้เหลือน้อยที่สุด วิวัฒนาการนี้เปลี่ยนตลับลูกปืนลมจากเครื่องมือในห้องปฏิบัติการที่ละเอียดอ่อนให้เป็นส่วนประกอบทางอุตสาหกรรมที่แข็งแกร่งซึ่งสามารถทำงานในสภาพแวดล้อมการตัดเฉือนที่รุนแรง

วัสดุศาสตร์: เจาะลึกเข้าไปในกราไฟท์ที่มีรูพรุนสำหรับตลับลูกปืนอากาศ

การผลิตกราไฟท์แบบไอโซสแตติก

ตลับลูกปืนอากาศกราไฟท์ถูกระบุว่าเป็นกราไฟท์แบบไอโซสแตติก กระบวนการผลิตนี้แตกต่างจากกราไฟท์แบบอัดรีดหรือแบบขึ้นรูป

วัตถุดิบ: โค้กปิโตรเลียมที่มีความบริสุทธิ์สูงถูกทำให้เป็นอนุภาคขนาดจิ๋ว (เกี่ยวข้องกับโครงสร้างละเอียดที่เห็นในข้อมูลจำเพาะของรูพรุน 0.5 µm)

การกดด้วยไอโซสเตติกด้วยความเย็น (CIP): ผงจะถูกวางในแม่พิมพ์และอยู่ภายใต้แรงดันสูงพิเศษจากทุกทิศทาง (แรงดันของเหลว) เพื่อให้แน่ใจว่าความหนาแน่น (1.74 ก./ซม.) มีความสม่ำเสมอทั่วทั้งบิลเล็ต ไอโซโทรปีนี้มีความสำคัญเนื่องจากช่วยให้แน่ใจว่าอากาศจะไหลผ่านตลับลูกปืนในอัตราเดียวกันในทุกทิศทาง ป้องกันการ "เอียง" หรือการยกที่ไม่สม่ำเสมอ

การทำกราฟิค: บิลเล็ตถูกให้ความร้อนถึง ~3000°C ซึ่งจะช่วยปรับโครงสร้างผลึกให้สอดคล้องกัน โดยเปลี่ยนคาร์บอนเป็นกราไฟท์ กระบวนการนี้ให้ความต้านทานจำเพาะที่ 13.02 µΩ·m ซึ่งเป็นตัวบ่งชี้ที่สำคัญของระดับการเกิดกราฟและความเสถียรทางความร้อน

การวิเคราะห์โครงสร้างจุลภาค

ขนาดรูขุมขน (0.5 µm): นี่คือมิติ "Goldilocks"

หากรูพรุนใหญ่เกินไป (> 1.0 µm): การใช้อากาศจะมากเกินไป และตลับลูกปืนจะสูญเสียความแข็ง (รั่วเกินไป)

หากรูพรุนเล็กเกินไป (< 0.1 µm): ตลับลูกปืนต้องใช้แรงดันอินพุตที่ไม่เหมาะสมเพื่อสร้างแรงยก และเวลาตอบสนองจะช้า

0.5 µm: แสดงถึงการปรับให้เหมาะสมสำหรับระบบอัดอากาศมาตรฐานอุตสาหกรรม (80 PSI) ซึ่งสมดุลประสิทธิภาพกับความจุโหลดสูง

ความหนาแน่น (1.74 ก./ซม.): กราไฟท์หนาแน่นทั่วไปมีช่วงตั้งแต่ 1.70 ถึง 1.85 ก./ซม. ค่า 1.74 หมายถึงความพรุนประมาณ 15-20% "พื้นที่ว่าง" ปริมาตรนี้ทำหน้าที่เป็นแหล่งกักเก็บภายใน ช่วยให้อากาศไหลเวียนไปที่ใบหน้าได้อย่างมั่นคง

ความทนทานทางกล

กำลังรับแรงอัด (127.0 MPa): ค่านี้มีนัยสำคัญ หมายความว่าตลับลูกปืนสามารถรองรับโหลดจำนวนมหาศาลได้โดยไม่เกิดความเสียหายต่อโครงสร้าง สำหรับบริบท คอนกรีตทั่วไปคือ ~30 MPa กราไฟท์ที่มีรูพรุนสำหรับแบริ่งอากาศมีความแข็งแรงกว่าคอนกรีตถึงสี่เท่าในการบีบอัด ช่วยให้สามารถยึดแบริ่งหรือโหลดล่วงหน้าด้วยแรงแม่เหล็กสูงโดยไม่เกิดการแตกร้าว

ความต้านทานแรงดัดงอ (80.7 MPa): ซึ่งถือว่าสูงสำหรับกราไฟท์ ช่วยให้มั่นใจได้ว่าแผ่นแบริ่งจะไม่บิดเบี้ยวหรือหักงอภายใต้โมเมนต์การโก่งตัวที่เกิดขึ้นระหว่างการเร่งความเร็วหรือการติดตั้งที่ไม่ตรงแนว

Tribology และ "การลงจอดอย่างนุ่มนวล"

ความแข็งชายฝั่งที่ 53 HS (สเกลอสโคป) จัดให้อยู่ในประเภท "แข็งปานกลาง" สำหรับกราไฟท์ (อ่อนกว่าเกรดที่มีความหนาแน่นสูงมากบางประเภทซึ่งอาจมีค่า 70-80 HS)

ประโยชน์ด้านไทรโบโลยี: ในกรณีที่เกิดการชน วัสดุตลับลูกปืนจะต้องเสียสละ หินแกรนิต (รางนำทาง) นั้นยากกว่ามาก กราไฟท์ Shore 53 จะแตกตัวเป็นผงละเอียดเมื่อกระแทก ช่วยหล่อลื่นสไลด์และป้องกันการถ่ายโอนพลังงานไปเป็นรอยขีดข่วนบนหินแกรนิต คุณสมบัติในการหล่อลื่นในตัวเองนี้เป็นกรมธรรม์ประกันภัยขั้นสูงสุดสำหรับเครื่องจักรราคาแพง
