หัวจับสูญญากาศเวเฟอร์

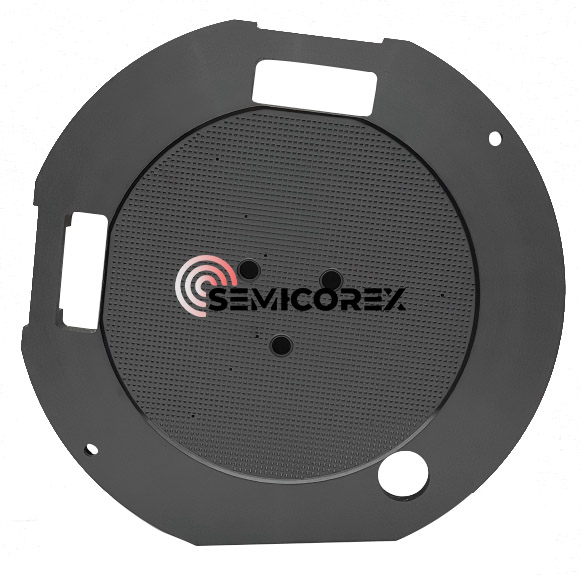

ความถูกต้องแม่นยำของการจัดการเวเฟอร์และตำแหน่งส่งผลโดยตรงต่อผลผลิตของการพิมพ์หินและประสิทธิภาพของอุปกรณ์เซมิคอนดักเตอร์ที่ทำงานในอุตสาหกรรมเซมิคอนดักเตอร์ และฟังก์ชันทั้งสองนี้บรรลุผลสำเร็จได้โดยใช้หัวจับสุญญากาศ Semicorex Wafer ซึ่งทำจากซิลิคอนคาร์ไบด์ (SiC) เผาผนึกหนาแน่น หัวจับสุญญากาศเหล่านี้ได้รับการออกแบบให้มีความแม่นยำสูงสุด รวมถึงความแข็งแกร่งของโครงสร้างและอายุการใช้งานที่ยาวนาน ในสภาพแวดล้อมที่รุนแรง เช่น การพิมพ์หินและการประมวลผลเวเฟอร์ หัวจับสุญญากาศมีพื้นผิวยื่นออกมาขนาดเล็ก (ชน) ที่เกิดขึ้นอย่างแม่นยำ ซึ่งออกแบบมาเพื่อให้การรองรับแผ่นเวเฟอร์ที่มั่นคงพร้อมสุญญากาศที่สม่ำเสมอผ่านการดูดซับ

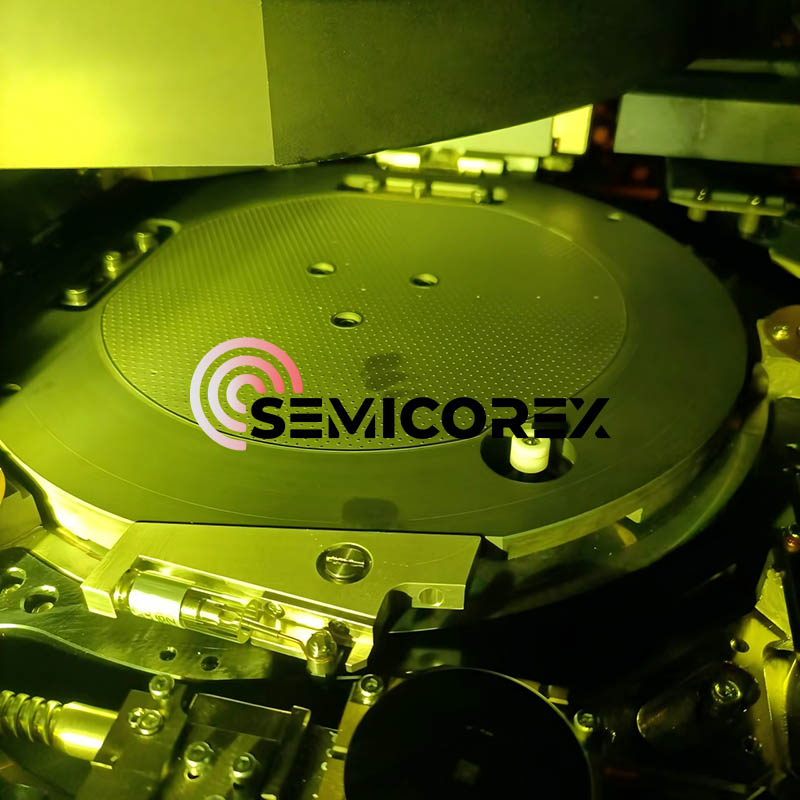

หัวจับสูญญากาศ Semicorex Wafer ได้รับการออกแบบมาให้เข้ากันได้กับระบบถ่ายภาพหินชั้นนำ และมีเสถียรภาพทางความร้อนที่ดีเยี่ยม ทนต่อการสึกหรอ และรับประกันตำแหน่งของเวเฟอร์ที่แม่นยำ ผลิตภัณฑ์ Semicorex สามารถทดแทนการออกแบบหัวจับสุญญากาศมาตรฐานที่ใช้ในระบบถ่ายภาพหินของ Nikon และ Canon ได้อย่างสมบูรณ์ และสามารถออกแบบมาโดยเฉพาะเพื่อตอบสนองความต้องการเฉพาะของลูกค้าเพื่อความยืดหยุ่นในอุปกรณ์การผลิตเซมิคอนดักเตอร์

วัสดุ: ซิลิกอนคาร์ไบด์เผา (หนาแน่น)

ตัว Wafer Vacuum Chucks ถูกสร้างขึ้นจากซิลิกอนคาร์ไบด์เผาที่ผลิตขึ้นให้มีความหนาแน่นสูงมาก และมีคุณสมบัติทางกลและทางความร้อนที่เหมาะสมทั้งหมดเพื่อใช้ในอุปกรณ์เซมิคอนดักเตอร์ เมื่อเปรียบเทียบกับวัสดุหัวจับสุญญากาศมาตรฐานอื่นๆ เช่น อะลูมิเนียมอัลลอยด์และเซรามิก SiC ที่มีความหนาแน่นสูงให้ความแข็งแกร่งและคุณสมบัติความเสถียรเชิงมิติมากกว่าอย่างเห็นได้ชัด

ซิลิคอนคาร์ไบด์ยังมีการขยายตัวทางความร้อนที่ต่ำมาก จึงสามารถรับประกันได้ว่าการวางตำแหน่งเวเฟอร์จะคงที่แม้ภายใต้ความผันผวนของอุณหภูมิที่มักพบในระหว่างกระบวนการพิมพ์หิน ความแข็งภายในและความต้านทานการสึกหรอช่วยให้หัวจับสามารถรักษาความแม่นยำของพื้นผิวได้ในระยะยาว ลดความถี่ในการบำรุงรักษาและต้นทุนการดำเนินงาน

การออกแบบพื้นผิวที่ยื่นออกมาระดับไมโครเพื่อการจัดการแผ่นเวเฟอร์ที่มีความเสถียร

พื้นผิวของหัวจับมีโครงสร้างกันกระแทกขนาดเล็กที่สม่ำเสมอ ซึ่งจะช่วยลดพื้นที่สัมผัสระหว่างแผ่นเวเฟอร์และพื้นผิวของหัวจับให้เหลือน้อยที่สุด การออกแบบนี้มีข้อดีที่สำคัญหลายประการ:

ป้องกันการเกิดอนุภาคและการปนเปื้อน

รับประกันการกระจายสุญญากาศที่สม่ำเสมอ

ลดการเกาะติดของแผ่นเวเฟอร์และการจัดการความเสียหาย

ปรับปรุงความเรียบของแผ่นเวเฟอร์ในระหว่างกระบวนการรับแสง

วิศวกรรมพื้นผิวที่มีความแม่นยำนี้รับประกันการดูดซับที่เสถียรและการวางตำแหน่งเวเฟอร์ที่ทำซ้ำได้ ซึ่งจำเป็นสำหรับการพิมพ์หินที่มีความละเอียดสูง

ความแม่นยำสูงพิเศษและพื้นผิวกระจก

หัวจับสูญญากาศ Semicorex Wafer ผลิตขึ้นโดยใช้เทคโนโลยีการตัดเฉือนและการขัดเงาขั้นสูงเพื่อให้ได้ความแม่นยำด้านมิติและคุณภาพพื้นผิวขั้นสูงสุด

ลักษณะความแม่นยำที่สำคัญ ได้แก่:

ความเรียบ: 0.3 – 0.5 ไมโครเมตร

พื้นผิวขัดเงากระจก

ความเสถียรของมิติที่ยอดเยี่ยม

ความสม่ำเสมอในการรองรับเวเฟอร์ที่ยอดเยี่ยม

พื้นผิวระดับกระจกช่วยลดการเสียดสีพื้นผิวและการสะสมของอนุภาค ทำให้หัวจับมีความเหมาะสมอย่างยิ่งสำหรับสภาพแวดล้อมเซมิคอนดักเตอร์ในห้องคลีนรูม

โครงสร้างน้ำหนักเบาแต่แข็งแกร่งสูง

แม้จะมีความแข็งเป็นพิเศษ แต่ SiC เผาผนึกยังคงรักษาโครงสร้างที่ค่อนข้างเบาเมื่อเทียบกับโซลูชันโลหะแบบดั้งเดิม สิ่งนี้ให้ประโยชน์ในการดำเนินงานหลายประการ:

การตอบสนองของเครื่องมือเร็วขึ้นและความแม่นยำในการกำหนดตำแหน่ง

ลดภาระทางกลในระยะการเคลื่อนไหว

ปรับปรุงเสถียรภาพของระบบในระหว่างการถ่ายโอนเวเฟอร์ความเร็วสูง

การผสมผสานระหว่างความแข็งแกร่งสูงและน้ำหนักเบาทำให้หัวจับเหมาะอย่างยิ่งสำหรับอุปกรณ์การพิมพ์หินสมัยใหม่ที่มีปริมาณงานสูง

ทนทานต่อการสึกหรอดีเยี่ยมและมีอายุการใช้งานยาวนาน

ซิลิคอนคาร์ไบด์เป็นหนึ่งในวัสดุทางวิศวกรรมที่แข็งที่สุดที่มีอยู่ ทำให้หัวจับมีความต้านทานการสึกหรอสูงมาก แม้หลังจากใช้งานเป็นเวลานาน พื้นผิวยังคงความเรียบและความสมบูรณ์ของโครงสร้าง ทำให้มั่นใจได้ถึงการรองรับแผ่นเวเฟอร์ที่สม่ำเสมอและประสิทธิภาพที่เชื่อถือได้

ความทนทานนี้ช่วยยืดอายุการใช้งานของหัวจับได้อย่างมาก ลดความถี่ในการเปลี่ยน และลดต้นทุนการดำเนินงานโดยรวม

ความเข้ากันได้กับอุปกรณ์การพิมพ์หินหลัก

Semicorex สามารถจัดหาหัวจับสุญญากาศมาตรฐานที่เข้ากันได้กับระบบถ่ายภาพหินหลักๆ รวมถึงระบบที่ใช้โดยผู้ผลิตอุปกรณ์เซมิคอนดักเตอร์ชั้นนำ นอกจากรุ่นมาตรฐานแล้ว เรายังรองรับการออกแบบที่ปรับแต่งเองได้อย่างเต็มที่ ซึ่งรวมถึง:

มิติข้อมูลและขนาดเวเฟอร์ที่กำหนดเอง

การออกแบบช่องสุญญากาศเฉพาะทาง

บูรณาการกับแพลตฟอร์มเครื่องมือการพิมพ์หินเฉพาะ

อินเตอร์เฟซการติดตั้งที่ปรับแต่ง

ทีมวิศวกรของเราทำงานอย่างใกล้ชิดกับลูกค้าเพื่อให้มั่นใจว่าสามารถใช้งานร่วมกับอุปกรณ์เซมิคอนดักเตอร์ที่มีอยู่ได้อย่างแม่นยำ

จัดส่งได้เร็วขึ้นและความได้เปรียบด้านต้นทุนที่แข่งขันได้

เมื่อเปรียบเทียบกับหัวจับสุญญากาศที่นำเข้า ผลิตภัณฑ์ Semicorex มีข้อได้เปรียบในการดำเนินงานที่สำคัญ:

เวลาจัดส่ง: 4-6 สัปดาห์

ระยะเวลารอคอยสินค้าสั้นกว่าส่วนประกอบนำเข้าอย่างมาก

การสนับสนุนด้านเทคนิคอย่างรวดเร็วและบริการหลังการขาย

ความสามารถในการแข่งขันด้านต้นทุนที่แข็งแกร่ง

ด้วยการปรับปรุงความสามารถในการผลิตอย่างต่อเนื่อง หัวจับสูญญากาศ SiC ความแม่นยำสูงของ Semicorex จึงสามารถทดแทนผลิตภัณฑ์นำเข้าในประเทศที่เชื่อถือได้ ช่วยให้ผู้ผลิตเซมิคอนดักเตอร์รักษาความปลอดภัยของห่วงโซ่อุปทานในขณะที่ลดต้นทุนการจัดซื้อ
