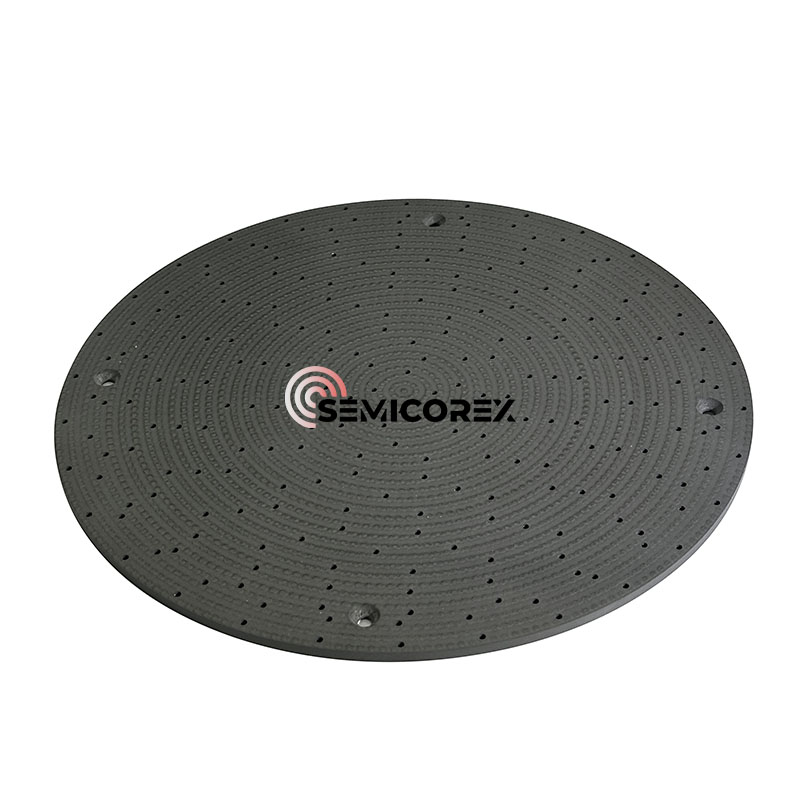

แผ่นกระจายก๊าซ

แผ่นกระจายก๊าซเซมิคอร์มีบทบาทสำคัญในระบบการแกะสลักพลาสมาขั้นสูงโดยเฉพาะอย่างยิ่งในการผลิตเซมิคอนดักเตอร์ที่มีความแม่นยำความสม่ำเสมอและการควบคุมการปนเปื้อนเป็นสิ่งสำคัญยิ่ง แผ่นกระจายก๊าซของเราออกแบบมาจากการสะสมไอสารเคมีที่มีความบริสุทธิ์สูงซิลิกอนคาร์ไบด์ (CVD sic) ได้รับการออกแบบมาเพื่อตอบสนองความต้องการที่เข้มงวดของกระบวนการแกะสลักแบบแห้งที่ทันสมัย

ในระหว่างกระบวนการแกะสลักจะต้องนำก๊าซปฏิกิริยาเข้าสู่ห้องในรูปแบบที่ควบคุมและสม่ำเสมอเพื่อให้แน่ใจว่าการกระจายพลาสมาที่สอดคล้องกันทั่วพื้นผิวเวเฟอร์ แผ่นกระจายก๊าซตั้งอยู่เหนือเวเฟอร์และทำหน้าที่สองฟังก์ชั่น: ก่อนที่จะกระจายก๊าซกระบวนการก่อนแล้วนำพวกเขาผ่านชุดของช่องทางที่ปรับแต่งอย่างประณีตและรูรับแสงไปยังระบบอิเล็กโทรด การส่งก๊าซที่แม่นยำนี้เป็นสิ่งจำเป็นในการบรรลุลักษณะพลาสมาสม่ำเสมอและอัตราการกัดที่สอดคล้องกันทั่วเวเฟอร์ทั้งหมด

ความสม่ำเสมอในการแกะสลักสามารถปรับปรุงได้อีกโดยการเพิ่มประสิทธิภาพวิธีการฉีดของก๊าซปฏิกิริยา:

•ห้องแกะสลักอลูมิเนียม: ก๊าซปฏิกิริยามักจะส่งผ่านหัวฝักบัวที่อยู่เหนือเวเฟอร์

•ห้องกัดซิลิคอน: เริ่มแรกก๊าซถูกฉีดจากรอบนอกของเวเฟอร์แล้วค่อยๆพัฒนาให้ถูกฉีดจากด้านบนของเวเฟอร์เพื่อปรับปรุงความสม่ำเสมอของการแกะสลัก

แผ่นกระจายก๊าซหรือที่เรียกว่าหัวฝักบัวเป็นอุปกรณ์กระจายก๊าซที่ใช้กันอย่างแพร่หลายในกระบวนการผลิตเซมิคอนดักเตอร์ ส่วนใหญ่จะใช้ในการกระจายก๊าซอย่างเท่าเทียมกันในห้องปฏิกิริยาเพื่อให้แน่ใจว่าวัสดุเซมิคอนดักเตอร์สามารถติดต่อได้อย่างสม่ำเสมอกับก๊าซในระหว่างกระบวนการทำปฏิกิริยาปรับปรุงประสิทธิภาพการผลิตและคุณภาพของผลิตภัณฑ์ ผลิตภัณฑ์มีลักษณะของความแม่นยำสูงความสะอาดสูงและการรักษาพื้นผิวแบบหลายคอมโพสิต (เช่นการพ่นทราย/การชุบนิกเกิล/การขัดด้วยทราย แผ่นกระจายก๊าซตั้งอยู่ในห้องปฏิกิริยาและให้ชั้นฟิล์มก๊าซที่สะสมอย่างสม่ำเสมอสำหรับสภาพแวดล้อมของปฏิกิริยาเวเฟอร์ มันเป็นองค์ประกอบหลักของการผลิตเวเฟอร์

ในระหว่างกระบวนการทำปฏิกิริยาเวเฟอร์พื้นผิวของแผ่นกระจายก๊าซจะถูกปกคลุมด้วย micropores อย่างหนาแน่น (รูรับแสง 0.2-6 มม.) ผ่านโครงสร้างรูขุมขนและเส้นทางก๊าซที่ออกแบบมาอย่างแม่นยำก๊าซกระบวนการพิเศษจำเป็นต้องผ่านรูเล็ก ๆ หลายพันรูบนแผ่นก๊าซที่สม่ำเสมอแล้ววางไว้อย่างสม่ำเสมอบนพื้นผิวเวเฟอร์ เลเยอร์ภาพยนตร์ในพื้นที่ต่าง ๆ ของเวเฟอร์จำเป็นต้องให้แน่ใจว่ามีความสม่ำเสมอและความสม่ำเสมอสูง ดังนั้นนอกเหนือจากข้อกำหนดที่สูงมากสำหรับความสะอาดและความต้านทานการกัดกร่อนแผ่นกระจายก๊าซมีข้อกำหนดที่เข้มงวดเกี่ยวกับความสอดคล้องของรูรับแสงของรูเล็ก ๆ บนแผ่นก๊าซที่สม่ำเสมอและเสี้ยนบนผนังด้านในของรูเล็ก ๆ หากความทนทานต่อขนาดรูรับแสงและค่าเบี่ยงเบนมาตรฐานความสอดคล้องมีขนาดใหญ่เกินไปหรือมีเสี้ยนอยู่บนผนังด้านในความหนาของชั้นฟิล์มที่สะสมจะไม่สอดคล้องกันซึ่งจะส่งผลโดยตรงต่อกระบวนการของอุปกรณ์ ในกระบวนการช่วยพลาสมา (เช่น PECVD และการแกะสลักแบบแห้ง) หัวฝักบัวซึ่งเป็นส่วนหนึ่งของอิเล็กโทรดสร้างสนามไฟฟ้าสม่ำเสมอผ่านแหล่งจ่ายไฟ RF เพื่อส่งเสริมการกระจายพลาสมาสม่ำเสมอซึ่งจะช่วยปรับปรุงความสม่ำเสมอของการแกะสลักหรือการสะสม

ของเราCVD sicแผ่นกระจายก๊าซเหมาะสำหรับแพลตฟอร์มการแกะสลักพลาสมาที่ใช้ในการผลิตเซมิคอนดักเตอร์การประมวลผล MEMS และบรรจุภัณฑ์ขั้นสูง การออกแบบที่กำหนดเองสามารถพัฒนาขึ้นเพื่อตอบสนองความต้องการของเครื่องมือเฉพาะรวมถึงขนาดรูปแบบรูและพื้นผิวเสร็จสิ้น

แผ่นการกระจายก๊าซเซมิคอร์ที่ทำจาก CVD SIC เป็นองค์ประกอบสำคัญในระบบการแกะสลักพลาสมาที่ทันสมัยนำเสนอประสิทธิภาพการส่งก๊าซที่ยอดเยี่ยมความทนทานของวัสดุที่โดดเด่นและความเสี่ยงต่อการปนเปื้อนน้อยที่สุด การใช้งานโดยตรงมีส่วนช่วยในการให้ผลผลิตกระบวนการที่สูงขึ้นข้อบกพร่องที่ลดลงและเวลาใช้เวลานานขึ้นทำให้เป็นตัวเลือกที่เชื่อถือได้สำหรับการผลิตเซมิคอนดักเตอร์ระดับแนวหน้า
