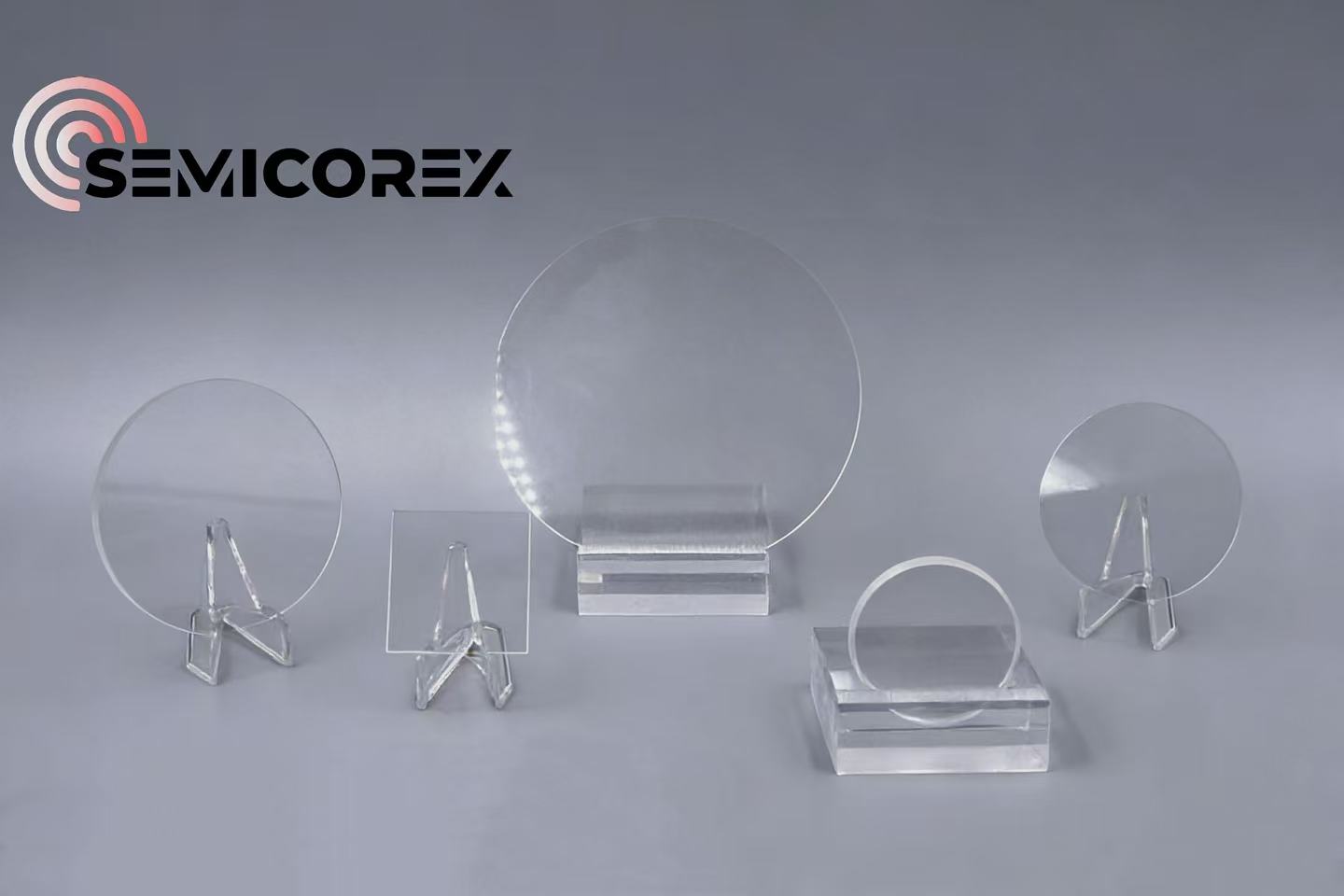

เวเฟอร์แก้ว Semicorex เป็นชิ้นบางทรงกลมที่ทำจากแก้วเกรดเซมิคอนดักเตอร์ เนื่องจากทนทานต่ออุณหภูมิสูง ทนทานต่อการกัดกร่อน มีความแข็งแรงเป็นพิเศษ มีคุณสมบัติเชิงกลดีเยี่ยม และประสิทธิภาพการส่งผ่านแสงสูง จึงมีการใช้กันอย่างแพร่หลายในด้านการผลิตที่มีความแม่นยำ เช่น เซมิคอนดักเตอร์ ออพติก เทคโนโลยีชีวภาพ ไมโครอิเล็กทรอนิกส์ และบรรจุภัณฑ์วงจรรวม (IC)
วิธีการประมวลผลหลักของแก้วเวเฟอร์รวมถึงการหลอมเหลวด้วยไฟฟ้าสุญญากาศ การหลอมแก๊ส และการสะสมไอสารเคมี โดยทั่วไป Semicorex จะใช้วิธีการประมวลผลเฉพาะซึ่งปรับให้เหมาะกับความต้องการใช้งานที่แตกต่างกันของแผ่นเวเฟอร์แก้ว เพื่อตอบสนองความต้องการที่เข้มงวดของอุตสาหกรรมการผลิตที่มีความแม่นยำระดับสูงได้อย่างสมบูรณ์แบบ เวเฟอร์แก้ว Semicorex ใช้อุปกรณ์การวัดด้วยเลเซอร์ขั้นสูงเพื่อควบคุมขนาด ความหนา และคุณภาพพื้นผิวของเวเฟอร์แต่ละชิ้นอย่างเข้มงวดหลังจากกระบวนการเสร็จสิ้น เช่น การเจียรและการขัดเงา
ลักษณะอันเป็นเลิศ
1. ความต้านทานการกัดกร่อนที่แข็งแกร่ง
2. เสถียรภาพทางความร้อนที่เหนือกว่า
3. ความหยาบผิวต่ำ
4. ประสิทธิภาพการส่งผ่านแสงสูง
5. คุณสมบัติทางกลที่ดีเยี่ยม
6. ประสิทธิภาพทางไฟฟ้าที่โดดเด่น
การใช้งานของเวเฟอร์แก้ว Semicorex
1. อุตสาหกรรมเซมิคอนดักเตอร์:
แผ่นเวเฟอร์แก้วทำหน้าที่เป็นตัวพาหรือพื้นผิวบรรจุภัณฑ์สำหรับเวเฟอร์ซิลิคอนและใช้ในบรรจุภัณฑ์ขั้นสูง เช่น บรรจุภัณฑ์ระดับแผ่นเวเฟอร์ (WLP) บรรจุภัณฑ์ระดับแผ่นเวเฟอร์แบบพัดออก (FOWLP) และการซ้อนชิป เพื่อปรับปรุงประสิทธิภาพและการบูรณาการชิปเซมิคอนดักเตอร์
2. สนามแสง:
เนื่องจากมีประสิทธิภาพในการส่งผ่านแสงสูง ความขรุขระของพื้นผิวต่ำ และความสม่ำเสมอของแสงที่ดีเยี่ยม แผ่นเวเฟอร์แก้วจึงถูกนำมาใช้ในการผลิตส่วนประกอบทางแสง เช่น เลนส์ ปริซึม และท่อนำคลื่น ซึ่งมีบทบาทสำคัญในแว่นตา AR/VR อุปกรณ์เลเซอร์ และเซ็นเซอร์ออปติคัล
3. สาขาชีวการแพทย์:
นอกจากจะใช้เป็นส่วนประกอบสำคัญในเครื่องมือเกี่ยวกับการมองเห็นทางการแพทย์ เช่น อุปกรณ์เกี่ยวกับตา กล้องเอนโดสโคป และอุปกรณ์บำบัดด้วยเลเซอร์แล้ว แผ่นเวเฟอร์แก้วยังใช้ในอุปกรณ์ชีวการแพทย์ เช่น ชิปลำดับดีเอ็นเอ เครื่องปฏิกรณ์ PCR และชิปไมโครฟลูอิดิก ซึ่งให้การสนับสนุนทางเทคนิคสำหรับการวินิจฉัยโรค การจัดลำดับยีน และการแพทย์ที่แม่นยำ
4. การประยุกต์ระบบไมโครไฟฟ้าเครื่องกล
เวเฟอร์แก้วถูกใช้เป็นวัสดุบรรจุภัณฑ์หรือพื้นผิวสำหรับอุปกรณ์ MEMS เพื่อจัดให้มีสภาพแวดล้อมที่ปิดผนึกเพื่อปกป้องโครงสร้างจุลภาคภายใน ซึ่งมักใช้ในเซ็นเซอร์ความดัน มาตรวัดความเร่ง MEMS แบบออปติคอล และสาขาอื่นๆ
