แม่พิมพ์กราไฟท์แก้วโค้งงอร้อน

เนื่องจากโครงสร้างคริสตัลที่เป็นเอกลักษณ์ แม่พิมพ์กราไฟท์แก้วโค้งงอร้อน Semicorex จึงมีคุณสมบัติพิเศษหลายประการ รวมถึงความต้านทานต่ออุณหภูมิสูง การนำความร้อน การนำไฟฟ้า ความต้านทานแรงกระแทกเป็นพิเศษ การหล่อลื่น ความเสถียรทางเคมีที่ดี และความต้านทานการกัดกร่อน

1. ความต้านทานต่ออุณหภูมิสูง:กราไฟท์มีจุดหลอมเหลวสูงมาก อุณหภูมิ 3850±50 องศาเซลเซียส ในสุญญากาศ กราไฟท์จะไม่อ่อนตัวลงเมื่ออุณหภูมิเพิ่มขึ้น ต่างจากวัสดุทนอุณหภูมิสูงทั่วไป ความจริงแล้วความแข็งแกร่งของมันเพิ่มขึ้น

2. การนำความร้อนและไฟฟ้า: กราไฟท์มีค่าการนำความร้อนและไฟฟ้าที่ดีเยี่ยม ค่าการนำความร้อนของมันตรงกันข้ามกับโลหะส่วนใหญ่ โดยมีค่าสัมประสิทธิ์การนำความร้อนสูงมากที่อุณหภูมิห้อง

กราไฟท์มีค่าการนำความร้อนสูงมาก ประมาณหนึ่งในสามของทองแดง ครึ่งหนึ่งของอลูมิเนียม และสองเท่าของเหล็กที่อุณหภูมิห้อง

3. ความต้านทานแรงกระแทกจากความร้อนที่ยอดเยี่ยม: กราไฟท์มีการขยายตัวแบบแอนไอโซโทรปิก ส่งผลให้มีค่าสัมประสิทธิ์การขยายตัวด้วยตาเปล่าขนาดเล็ก ภายใต้การเปลี่ยนแปลงอุณหภูมิอย่างกะทันหัน ปริมาตรของกราไฟท์จะเปลี่ยนแปลงเพียงเล็กน้อย เมื่อประกอบกับการนำความร้อนที่ดีเยี่ยม กราไฟท์จึงแสดงความต้านทานการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลันได้ดีเยี่ยม

4. กราไฟท์หล่อลื่น: โครงสร้างชั้นระหว่างชั้นมีลักษณะเฉพาะด้วยแรง van der Waals ส่งผลให้เกิดการยึดเกาะที่อ่อนแอและทำให้มีคุณสมบัติในการหล่อลื่น การหล่อลื่นของกราไฟท์ขึ้นอยู่กับขนาดของเกล็ดกราไฟท์ สะเก็ดขนาดใหญ่ส่งผลให้ค่าสัมประสิทธิ์แรงเสียดทานลดลงและการหล่อลื่นดีขึ้น

5. ความเสถียรทางเคมีที่ดีและความต้านทานการกัดกร่อน: กราไฟท์มีความเสถียรทางเคมีที่ดีเยี่ยมที่อุณหภูมิห้อง และไม่ได้รับผลกระทบจากกรดแก่ ด่างแก่ และตัวทำละลายอินทรีย์ นอกจากนี้ยังมีความต้านทานการกัดกร่อนที่แข็งแกร่งมาก

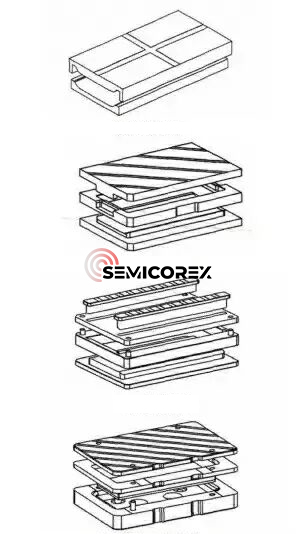

การออกแบบแม่พิมพ์กราไฟท์แก้วโค้งงอร้อนทั่วไปประกอบด้วยการออกแบบสองโหมด สามโหมด หลายโหมด และหลายโหมดพร้อมลูกปัดแก้ว โดยทั่วไป กระจกโค้งเดี่ยวจะใช้การออกแบบสองโหมดหรือสามโหมด ในขณะที่กระจกโค้งสองชั้นหรือซับซ้อนกว่านั้นจะใช้การออกแบบหลายโหมดหรือหลายโหมดพร้อมลูกแก้ว

อัตราผลตอบแทนของกระจกโค้งงอร้อน 3 มิติยังคงเป็นปัญหาใหญ่สำหรับผู้ผลิตส่วนใหญ่ ปัจจัยสำคัญที่ส่งผลต่อผลผลิตคือการบ่อ ซึ่งโดยทั่วไปมีสาเหตุหลัก 3 ประการ:

1) แม่พิมพ์กราไฟท์แก้วโค้งงอร้อนไม่ตรงตามข้อกำหนดการดัดงอร้อน ขนาดอนุภาค (โดยทั่วไปต้องมีขนาด 4μm หรือเล็กกว่า) มีขนาดใหญ่เกินไป ส่งผลให้มองเห็นรูขุมขนได้ หลังจากที่กระจกนิ่มลง อนุภาคขนาดใหญ่และรูพรุนเหล่านี้ก็จะทำให้เกิดการกระแทกได้ง่าย

2) ผงกราไฟท์หลุดออกมามากเกินไปเนื่องจากวัตถุดิบ การแปรรูป และสภาพแวดล้อมการใช้งาน อนุภาคผงเหล่านี้จะติดอยู่ระหว่างพื้นผิวที่ขึ้นรูป ทำให้เกิดการกระแทกในกระจก

3) ในระหว่างการดัดงอด้วยความร้อน ก๊าซจะหลุดออกจากแก้วและกราไฟท์ที่อุณหภูมิสูง หากก๊าซไหลออกมาได้ไม่ดี จะเกิดการกระแทกที่เห็นได้ชัดเจนมากขึ้นในบริเวณที่มีการปล่อยก๊าซสูง

สาเหตุทั้งสามประการจำเป็นต้องมีการควบคุมการเลือก การประมวลผล การจัดเก็บ และการใช้งานอย่างพิถีพิถันกราไฟท์สาเหตุที่สามสามารถแก้ไขได้โดยการปรับปรุงการออกแบบแม่พิมพ์ โดยเฉพาะการเพิ่มรูระบายอากาศหรือช่องระบายอากาศเฉพาะ การออกแบบช่องระบายอากาศเป็นไปตามหลักการสองประการ: รับประกันการไหลเวียนของอากาศที่ราบรื่นระหว่างห้องขึ้นรูปและสภาพแวดล้อมภายนอก และลดการเข้ามาของอนุภาคแปลกปลอมขนาดใหญ่เข้าไปในห้องขึ้นรูป

แม่พิมพ์กราไฟท์แก้วโค้งงอร้อน Semicorex มีประสบการณ์อย่างกว้างขวางและมีทีมงานด้านเทคนิคที่สามารถแก้ไขปัญหานี้ในขอบเขตสูงสุดเท่าที่จะเป็นไปได้เพื่อให้บรรลุเป้าหมายที่ลูกค้าต้องการ
