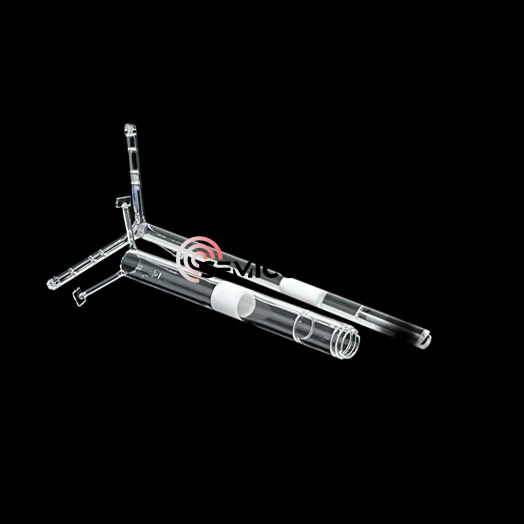

การสนับสนุน Suceptor ควอตซ์

ตัวรองรับ Semicorex Quartz Susceptor ได้รับการออกแบบมาโดยเฉพาะสำหรับเตาเผาแบบกึ่งตัวนำกึ่งตัวนำ วัสดุที่มีความบริสุทธิ์สูงและโครงสร้างที่แม่นยำทำให้สามารถยกและวางตำแหน่งถาดหรือตัวยึดตัวอย่างภายในห้องปฏิกิริยาได้อย่างแม่นยำ Semicorex สามารถจัดหาโซลูชันควอตซ์ที่มีความบริสุทธิ์สูงแบบกำหนดเองได้ เพื่อให้มั่นใจถึงประสิทธิภาพการทำงานในระยะยาวของส่วนประกอบรองรับทุกชิ้นในสภาพแวดล้อมกระบวนการเซมิคอนดักเตอร์ที่มีสุญญากาศสูง อุณหภูมิสูง และมีการกัดกร่อนสูงผ่านเทคโนโลยีการประมวลผลขั้นสูงและการควบคุมคุณภาพที่เข้มงวด*

ส่งคำถาม

รายละเอียดสินค้า

ในสภาพแวดล้อมที่เข้มงวดของการผลิตเซมิคอนดักเตอร์ ความแตกต่างระหว่างแบทช์ที่ให้ผลตอบแทนสูงและความล้มเหลวที่มีราคาแพง มักจะอยู่ที่ความแม่นยำในระดับจุลภาคของการวางตำแหน่งเวเฟอร์ Semicorex Quartz Susceptor Support Shaft (โดยทั่วไปเรียกว่า Epitaxial Quartz Shaft) ทำหน้าที่เป็นกระดูกสันหลังที่แท้จริงของการสะสมไอสารเคมี (CVD) และกระบวนการเติบโตที่เยื่อบุผิว ออกแบบมาเพื่อทนต่อการไล่ระดับความร้อนและการสัมผัสสารเคมีที่รุนแรง ส่วนประกอบนี้มีความสำคัญอย่างยิ่งต่อของไหล การเคลื่อนที่ในแนวตั้ง และการหมุนของตัวรับหรือตัวพาเวเฟอร์

บทบาทของควอตซ์ในกระบวนการอีปิแอกเซียล

กระบวนการปิดผิวต้องใช้อุณหภูมิซึ่งมักจะเกิน 1,000°C และสภาพแวดล้อมที่ปราศจากการปนเปื้อนของโลหะแม้แต่น้อย วัสดุมาตรฐานอาจล้มเหลวหรือหมดสภาพภายใต้เงื่อนไขเหล่านี้ ส่วนรองรับ Susceptor ควอตซ์ของเราผลิตจากซิลิกาผสมสังเคราะห์ที่มีความบริสุทธิ์สูงเป็นพิเศษ เพื่อให้มั่นใจว่า:

เสถียรภาพทางความร้อนที่ยอดเยี่ยม:ทนต่อการเปลี่ยนแปลงอุณหภูมิอย่างรวดเร็ว ป้องกันการแตกร้าวในระหว่างรอบการให้ความร้อนและความเย็นอย่างรวดเร็ว

ความเฉื่อยของสารเคมี:ไม่ทำปฏิกิริยากับก๊าซตั้งต้นและสารทำความสะอาด ช่วยรักษาความสมบูรณ์ของแผ่นเวเฟอร์เซมิคอนดักเตอร์

การปนเปื้อนน้อยที่สุด:ด้วยระดับสิ่งเจือปนที่วัดเป็นส่วนในล้านส่วน (ppm) จะช่วยป้องกัน "การเติม" บรรยากาศที่มีองค์ประกอบที่ไม่ต้องการ

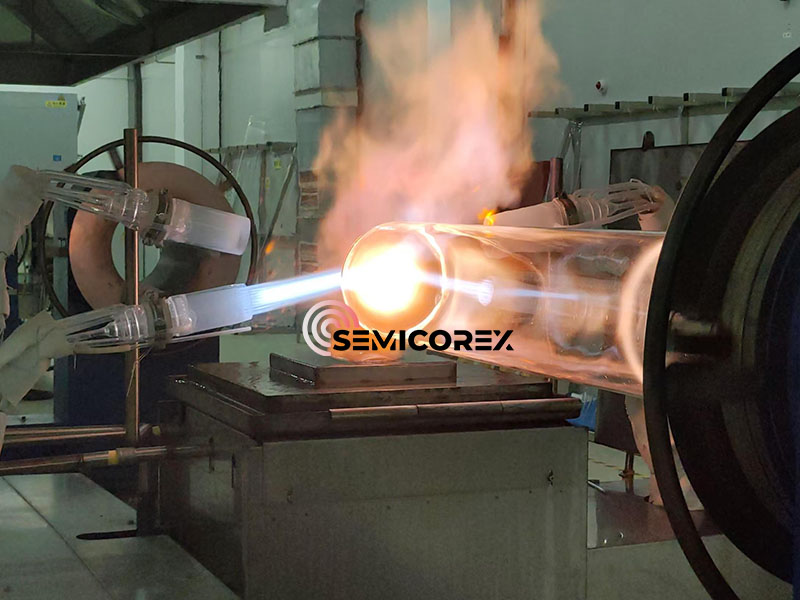

quartz machined

ฟังก์ชันหลักและข้อดีทางเทคนิค

หน้าที่หลักของ Quartz Susceptor Support คือการอำนวยความสะดวกในการเคลื่อนที่ในแนวตั้งและแบบหมุนของ Susceptor ซึ่งเป็นแผ่นที่ยึดเวเฟอร์เซมิคอนดักเตอร์

1. การวางตำแหน่งแนวตั้งที่แม่นยำ

ในเครื่องปฏิกรณ์ทั่วไป ระยะห่างระหว่างพื้นผิวแผ่นเวเฟอร์และช่องก๊าซจะกำหนดความสม่ำเสมอของฟิล์ม เพลาควอทซ์ของเราได้รับการตัดเฉือนให้มีพิกัดความเผื่อต่ำกว่ามิลลิเมตร ซึ่งช่วยให้ระบบควบคุมการเคลื่อนไหวของอุปกรณ์เพิ่มหรือลดตัวรับด้วยความสามารถในการทำซ้ำได้อย่างสมบูรณ์ ทำให้มั่นใจได้ว่าทุกแผ่นเวเฟอร์ในการผลิตจะประสบกับไดนามิกของการไหลของก๊าซที่เหมือนกัน

2. การเคลื่อนไหวและการถ่ายโอนที่ราบรื่น

ประสิทธิภาพในการผลิตปริมาณมาก (HVM) ขึ้นอยู่กับความเร็วในการจัดการแผ่นเวเฟอร์ การออกแบบแบบแผ่นและซี่โครงโครงสร้างเสริมของเพลารองรับทำให้มั่นใจได้ว่าสามารถรับน้ำหนักของกราไฟท์หนักหรือตัวรับเคลือบซิลิกอนคาร์ไบด์ (SiC)โดยไม่โค้งคำนับหรือสั่นสะเทือน ความเสถียรนี้เป็นสิ่งจำเป็นสำหรับการถ่ายโอนตัวอย่างอย่างรวดเร็วระหว่างห้องประมวลผลหรือเวิร์กสเตชันต่างๆ เพื่อลดเวลาหยุดทำงานให้เหลือน้อยที่สุด

3. ฉนวนกันความร้อนที่ปรับให้เหมาะสม

แม้ว่าตัวรับจะต้องร้อน แต่ส่วนประกอบทางกลด้านล่างมักจะต้องคงความเย็นไว้ควอตซ์ทำหน้าที่เป็นฉนวนความร้อนตามธรรมชาติ โครงสร้างเพลากลวงคล้ายท่อช่วยลดเส้นทางการนำความร้อน ปกป้องมอเตอร์และซีลสูญญากาศที่อยู่ที่ฐานของเครื่องปฏิกรณ์

คุณสมบัติ	ค่า
วัสดุ	ควอตซ์ผสมที่มีความบริสุทธิ์สูง (SiO2 > 99.99%)
อุณหภูมิในการทำงาน	สูงถึง 1200°C (ต่อเนื่อง)
พื้นผิวเสร็จสิ้น	ขัดเงา
ประเภทการออกแบบ	อุปกรณ์รองรับท่อ Susceptor สามง่าม / ชนิดเพลา
แอปพลิเคชัน	MOCVD, CVD, Epitaxy และเตากระจาย
