หัวจับสุญญากาศอลูมินาที่มีรูพรุน

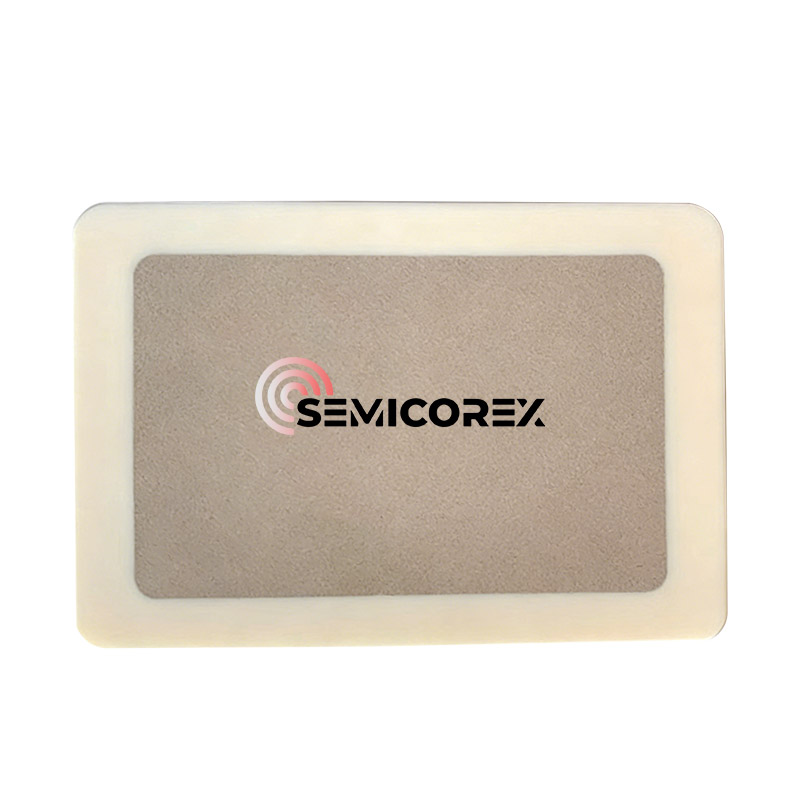

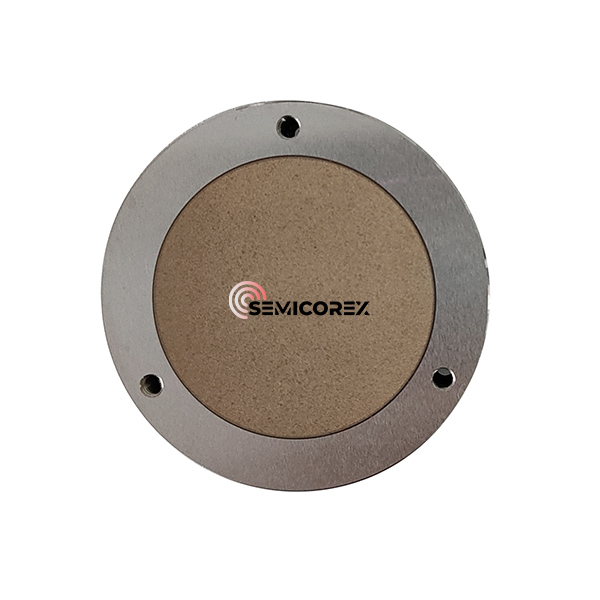

หัวจับสูญญากาศอลูมินา Semicorex มีรูพรุนเป็นแพลตฟอร์มสำหรับยึดผลิตภัณฑ์โดยใช้หลักการดูดสูญญากาศ ซึ่งส่วนหนึ่งของสูญญากาศถ่ายโอนโดยทั่วไปคือแผ่นเซรามิกที่มีรูพรุนของอลูมินา แผ่นเซรามิกที่มีรูพรุนนั้นติดตั้งอยู่ในรูเทเปอร์จมในฐาน ขอบด้านนอกถูกยึดติดและปิดผนึกไว้กับฐาน และฐานนั้นถูกกลึงด้วยวัสดุเซรามิกหรือโลหะที่มีความหนาแน่นสูง ภายใต้แรงดันลบในสภาพแวดล้อมการทำงาน หัวจับจะเชื่อมต่อกับปั๊มสุญญากาศผ่านโครงสร้างที่มีรูพรุนภายในแผ่นเซรามิกเพื่อดึงอากาศ ทำให้พื้นที่ด้านล่างแผ่นเวเฟอร์ก่อตัวเป็นพื้นที่สุญญากาศซึ่งต่ำกว่าความดันบรรยากาศภายนอกมาก เนื่องจากความแตกต่างของแรงกดที่รุนแรง แผ่นเวเฟอร์จะติดแน่นกับพื้นผิวของหัวจับ โดยทั่วไป ยิ่งระดับสุญญากาศใต้แผ่นเวเฟอร์สูงเท่าใด การยึดเกาะระหว่างหัวจับกับชิ้นงานก็จะยิ่งแน่นขึ้น และแรงดูดซับก็จะยิ่งมากขึ้นเท่านั้น

ในอุตสาหกรรมเซมิคอนดักเตอร์และไมโครอิเล็กทรอนิกส์ ความแม่นยำไม่ได้เป็นเพียงข้อกำหนดเท่านั้น แต่ยังเป็นมาตรฐานอีกด้วย หัวจับสุญญากาศอลูมินาที่มีรูพรุน (หรือที่รู้จักในชื่อหัวจับสูญญากาศเซรามิก) เป็นส่วนประกอบสำคัญที่ได้รับการออกแบบมาเพื่อให้การดูดที่สม่ำเสมอและไม่เกิดรอยเปื้อนสำหรับวัสดุพิมพ์ที่บอบบางในระหว่างกระบวนการพิมพ์หิน การตรวจสอบ และการตัดเป็นลูกเต๋า

หัวจับสูญญากาศอลูมินาที่มีรูพรุนคืออะไร?

แตกต่างจากหัวจับโลหะแบบดั้งเดิมที่ใช้ร่องกลึงเพื่อสร้างการดูด หัวจับเซรามิกที่มีรูพรุนใช้โครงสร้างรูพรุนขนาดเล็กมากเป็นพิเศษ ช่วยให้แรงดันสุญญากาศกระจายเท่าๆ กันทั่วทั้งพื้นผิวของชิ้นงาน ป้องกัน "รอยบุ๋ม" หรือการเสียรูปซึ่งมักพบเห็นได้จากการออกแบบร่อง

ข้อมูลจำเพาะทางเทคนิคที่สำคัญ

เพื่อให้เข้าใจถึงประสิทธิภาพของส่วนประกอบเหล่านี้ เราจะดูคุณสมบัติของวัสดุของ Al2O3 ที่มีความบริสุทธิ์สูง:

เหตุใดจึงเลือกอลูมินาที่มีรูพรุนมากกว่าวัสดุแบบดั้งเดิม

1. ความเรียบและความสม่ำเสมอที่เหนือกว่า

โครงสร้างรูพรุนขนาดเล็กมากช่วยให้มั่นใจได้ว่าแรงสุญญากาศจะถูกส่งไปยังพื้นที่สัมผัส 100% ตามข้อมูลอุตสาหกรรม การดูดที่สม่ำเสมอช่วยลดความเครียดของแผ่นเวเฟอร์ได้มากถึง 40% เมื่อเทียบกับหัวจับสแตนเลสแบบร่องแบบดั้งเดิม

2. เสถียรภาพทางความร้อนสูง

เซรามิกอลูมินามีค่าสัมประสิทธิ์การขยายตัวทางความร้อน (CTE) ต่ำ ในการประมวลผลที่อุณหภูมิสูงหรือการตรวจสอบด้วยเลเซอร์ หัวจับจะรักษาขนาดไว้ เพื่อให้มั่นใจว่าความลึกของโฟกัสคงที่

3. ESD และการปนเปื้อน

อลูมินาที่มีความบริสุทธิ์สูงเป็นสารเคมีเฉื่อยและทนทานต่อการกัดกร่อนตามธรรมชาติ นอกจากนี้ สามารถใช้ "อลูมินาสีดำ" แบบพิเศษหรือการเคลือบป้องกันไฟฟ้าสถิตเพื่อป้องกันการปล่อยประจุไฟฟ้าสถิต (ESD) ซึ่งเป็นสาเหตุของการสูญเสียผลผลิตเซมิคอนดักเตอร์เกือบ 25% ในบางสภาพแวดล้อม

การใช้งานหลักในการผลิตที่มีเทคโนโลยีสูง

การประมวลผลเวเฟอร์เซมิคอนดักเตอร์

กรณีการใช้งานหลักอยู่ใน Photolithography และ Wafer Probing ความเรียบที่สุด (<2μm) ช่วยให้มั่นใจได้ว่าแผ่นเวเฟอร์จะอยู่ภายในระยะชัดลึกที่แคบของระบบออปติคอลขั้นสูง

การผลิตเซลล์แสงอาทิตย์แบบฟิล์มบาง

สำหรับพื้นผิวที่มีความยืดหยุ่นหรือบางมาก ช่องสุญญากาศแบบเดิมอาจทำให้เกิดความเสียหายทางกายภาพได้ พื้นผิว "ระบายอากาศ" ของเซรามิกที่มีรูพรุนทำหน้าที่เป็นเบาะลมหรือแผ่นดูดที่อ่อนโยน ช่วยปกป้องชั้นที่เปราะบาง

การบดเลนส์ออพติคอล

อลูมินาที่มีรูพรุนใช้เพื่อยึดเลนส์ในระหว่างการเจียรด้วยความแม่นยำ ซึ่งการสั่นสะเทือนหรือแรงกดที่ไม่สม่ำเสมอจะส่งผลให้เกิดความคลาดเคลื่อนทางแสง

คำถามที่พบบ่อย (FAQ)

คำถามที่ 1: คุณจะทำความสะอาดหัวจับสุญญากาศอลูมินาที่มีรูพรุนได้อย่างไร

ตอบ: การทำความสะอาดถือเป็นสิ่งสำคัญเพื่อรักษาแรงดูด เราขอแนะนำให้ใช้การทำความสะอาดอัลตราโซนิกในน้ำปราศจากไอออนหรือตัวทำละลายพิเศษ เนื่องจากอลูมินามีความเสถียรทางเคมี จึงสามารถทนต่อน้ำยาทำความสะอาดที่เป็นกรดหรือด่างส่วนใหญ่ได้ ตรวจสอบให้แน่ใจว่าหัวจับถูกอบให้แห้งเพื่อขจัดความชื้นออกจากรูขุมขน

คำถามที่ 2: สามารถปรับแต่งขนาดรูพรุนสำหรับวัสดุพิมพ์เฉพาะได้หรือไม่

ก. ใช่. รูพรุนที่เล็กกว่า (ประมาณ 10μm - 20μm) จะดีกว่าสำหรับฟิล์มบางพิเศษเพื่อป้องกัน "การพิมพ์ผ่าน" ในขณะที่รูที่ใหญ่กว่าให้การไหลเวียนของอากาศที่สูงกว่าสำหรับชิ้นงานที่หนักกว่าหรือมีรูพรุนมากกว่า

Q3: อุณหภูมิในการทำงานสูงสุดคือเท่าไร?

ตอบ: แม้ว่าตัวเซรามิกจะสามารถทนต่ออุณหภูมิที่เกิน 1500°C ได้ แต่โดยทั่วไปชุดประกอบหัวจับสุญญากาศ (รวมถึงซีลและตัวเรือน) โดยทั่วไปจะทนความร้อนได้สูงถึง 250°C ถึง 400° ขึ้นอยู่กับวิธีการติด
