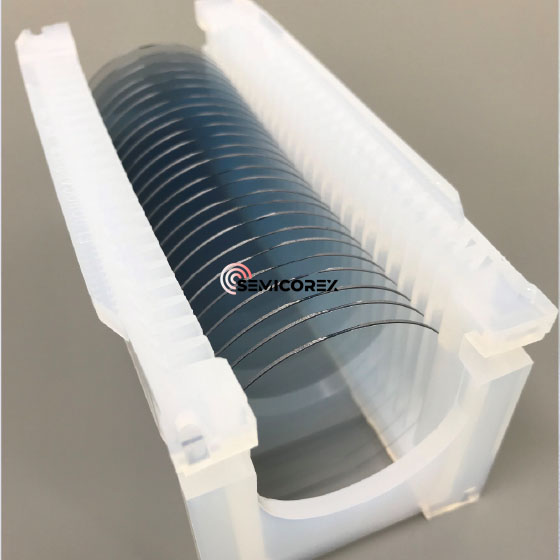

สารตั้งต้น Ga2O3

Ga2O3 โดดเด่นในฐานะเซมิคอนดักเตอร์แถบความถี่กว้าง ซึ่งรับประกันความเสถียรและความยืดหยุ่นในสภาวะที่รุนแรง ทำให้เหมาะสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูงและมีรังสีสูง

ด้วยความแรงของสนามแยกส่วนสูงและค่า Baliga ที่ยอดเยี่ยม Ga2O3 จึงเป็นเลิศในการใช้งานไฟฟ้าแรงสูงและกำลังสูง ให้ความน่าเชื่อถือที่ไม่มีใครเทียบได้และการสูญเสียพลังงานต่ำ

Ga2O3 โดดเด่นเหนือวัสดุแบบดั้งเดิมด้วยประสิทธิภาพด้านพลังงานที่เหนือกว่า ค่า Baliga สำหรับ Ga2O3 มีค่าเป็นสี่เท่าของ GaN และสิบเท่าของ SiC ซึ่งแปลเป็นคุณลักษณะการนำไฟฟ้าที่ดีเยี่ยมและประสิทธิภาพในการใช้พลังงาน อุปกรณ์ Ga2O3 แสดงการสูญเสียพลังงานเพียง 1/7 ของ SiC และอุปกรณ์ที่ใช้ซิลิคอนถึง 1/49 ที่น่าประทับใจ

ความแข็งที่ต่ำกว่าของ Ga2O3 เมื่อเทียบกับ SiC ทำให้กระบวนการผลิตง่ายขึ้น ส่งผลให้ต้นทุนการประมวลผลลดลง ข้อได้เปรียบนี้ทำให้ Ga2O3 เป็นทางเลือกที่คุ้มค่าสำหรับการใช้งานต่างๆ

Ga2O3 ที่ปลูกโดยใช้วิธีการหลอมเหลวในเฟสของเหลว มีคุณภาพผลึกที่เหนือกว่า โดยมีความหนาแน่นของข้อบกพร่องต่ำอย่างน่าทึ่ง มีประสิทธิภาพเหนือกว่า SiC ซึ่งปลูกโดยใช้วิธีเฟสไอ

Ga2O3 มีอัตราการเติบโตเร็วกว่า SiC ถึง 100 เท่า ซึ่งส่งผลให้ประสิทธิภาพการผลิตสูงขึ้น และส่งผลให้ต้นทุนการผลิตลดลงด้วย

การใช้งาน:

อุปกรณ์ไฟฟ้า: สารตั้งต้น Ga2O3 พร้อมที่จะปฏิวัติอุปกรณ์ไฟฟ้า โดยนำเสนอโอกาสสำคัญสี่ประการ:

อุปกรณ์ยูนิโพลาร์ที่มาแทนที่อุปกรณ์ไบโพลาร์: MOSFET ที่มาแทนที่ IGBT ในการใช้งานต่างๆ เช่น ยานพาหนะพลังงานใหม่ สถานีชาร์จ อุปกรณ์จ่ายไฟแรงสูง การควบคุมพลังงานทางอุตสาหกรรม และอื่นๆ

ประสิทธิภาพการใช้พลังงานที่เพิ่มขึ้น: อุปกรณ์จ่ายไฟของสารตั้งต้น Ga2O3 ประหยัดพลังงาน ซึ่งสอดคล้องกับกลยุทธ์สำหรับความเป็นกลางของคาร์บอนและการลดการปล่อยก๊าซคาร์บอนสูงสุด

การผลิตขนาดใหญ่: ด้วยการประมวลผลที่ง่ายขึ้นและการผลิตชิปที่คุ้มค่า สารตั้งต้น Ga2O3 ช่วยให้การผลิตขนาดใหญ่สะดวกขึ้น

ความน่าเชื่อถือสูง: สารตั้งต้น Ga2O3 ที่มีคุณสมบัติวัสดุที่มั่นคงและโครงสร้างที่เชื่อถือได้ ทำให้เหมาะสำหรับการใช้งานที่มีความน่าเชื่อถือสูง ทำให้มีอายุการใช้งานยาวนานและประสิทธิภาพที่สม่ำเสมอ

อุปกรณ์ RF: สารตั้งต้น Ga2O3 เป็นตัวเปลี่ยนเกมในตลาดอุปกรณ์ RF (ความถี่วิทยุ) ข้อดีของมัน ได้แก่ :

คุณภาพคริสตัล: พื้นผิว Ga2O3 ช่วยให้มีการเจริญเติบโตของเยื่อบุผิวคุณภาพสูง เอาชนะปัญหาความไม่ตรงกันของโครงตาข่ายที่เกี่ยวข้องกับซับสเตรตอื่นๆ

การเติบโตอย่างคุ้มค่า: การเติบโตอย่างคุ้มค่าของ Ga2O3 บนซับสเตรตขนาดใหญ่ โดยเฉพาะบนเวเฟอร์ขนาด 6 นิ้ว ทำให้เป็นตัวเลือกในการแข่งขันสำหรับการใช้งาน RF

ศักยภาพในอุปกรณ์ GaN RF: ตาข่ายที่ไม่ตรงกันน้อยที่สุดกับตำแหน่ง GaN Ga2O3 เป็นสารตั้งต้นในอุดมคติสำหรับอุปกรณ์ GaN RF ประสิทธิภาพสูง

โอบรับอนาคตของเทคโนโลยีเซมิคอนดักเตอร์ด้วยสารตั้งต้น Ga2O3 ซึ่งคุณสมบัติที่ก้าวล้ำพบกับความเป็นไปได้ที่ไร้ขีดจำกัด ปฏิวัติการใช้งานด้านพลังงานและ RF ของคุณด้วยวัสดุที่ออกแบบมาเพื่อความเป็นเลิศและประสิทธิภาพ
