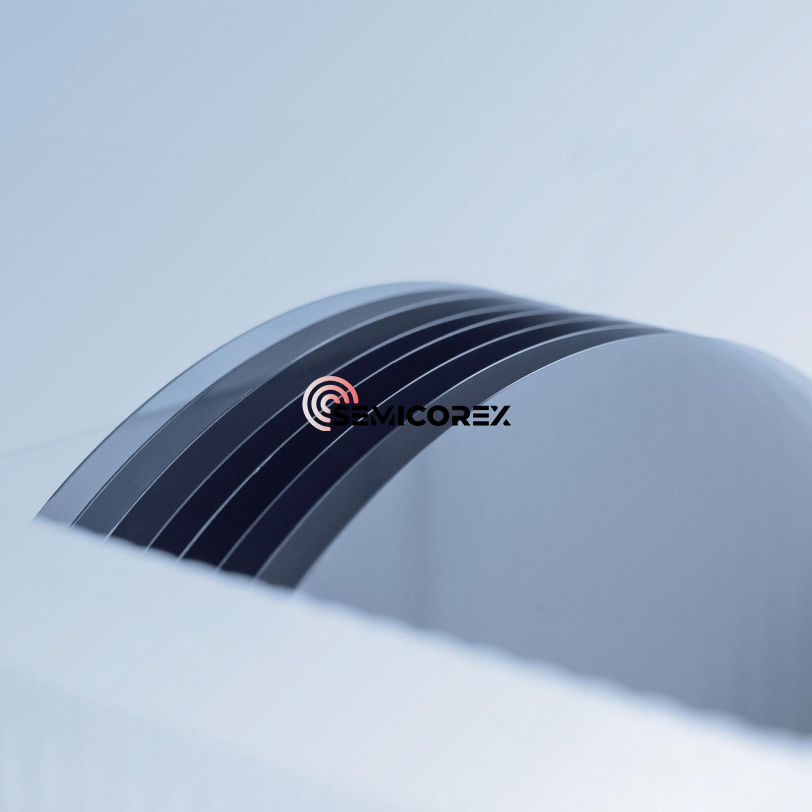

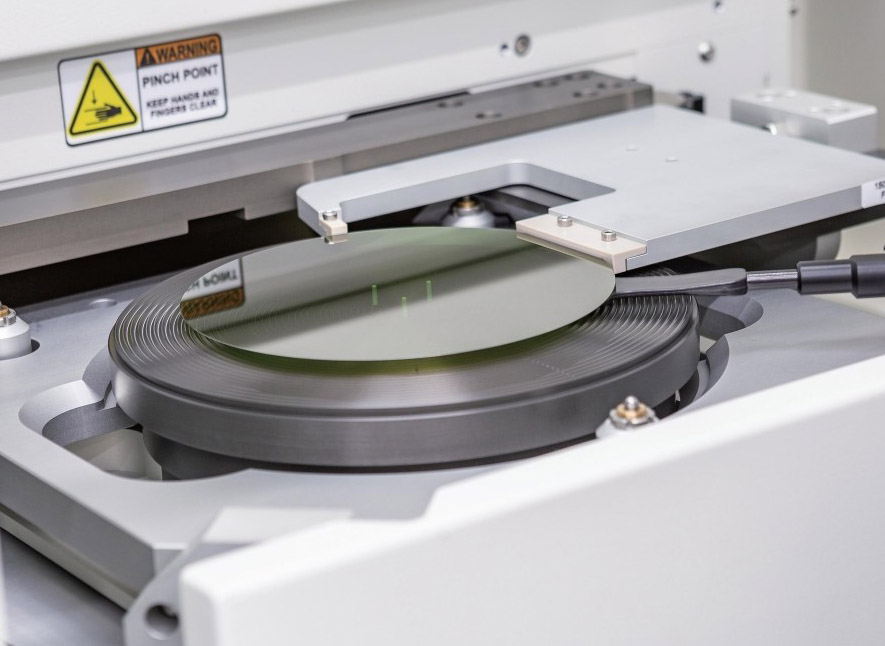

พื้นผิว SIC ขนาด 12 นิ้ว

พื้นผิว Semicorex 12 นิ้วกึ่งฉูดฉาด SIC แสดงถึงความก้าวหน้าในวัสดุเซมิคอนดักเตอร์รุ่นต่อไปซึ่งนำเสนอประสิทธิภาพที่ไม่มีใครเทียบสำหรับการใช้งานความถี่สูงพลังงานสูงและแอปพลิเคชันที่ทนต่อการแผ่รังสี ออกแบบมาสำหรับ RF ขั้นสูงไมโครเวฟและการผลิตอุปกรณ์ไฟฟ้าพื้นผิว SIC ขนาดใหญ่เหล่านี้ช่วยให้ประสิทธิภาพอุปกรณ์ที่เหนือกว่าความน่าเชื่อถือและความสามารถในการปรับขนาดได้

พื้นผิว SIC แบบกึ่งฉนวนขนาด 12 นิ้วของเราได้รับการออกแบบทางวิศวกรรมโดยใช้เทคโนโลยีการเจริญเติบโตและการประมวลผลขั้นสูงเพื่อให้ได้ความบริสุทธิ์สูงและความหนาแน่นของข้อบกพร่องน้อยที่สุด ด้วยความต้านทานโดยทั่วไปมากกว่า10⁹Ω· cm พวกเขาจะยับยั้งการนำไฟฟ้าของกาฝากได้อย่างมีประสิทธิภาพทำให้มั่นใจได้ว่าการแยกอุปกรณ์ที่ดีที่สุด วัสดุแสดงการนำความร้อนที่โดดเด่น (> 4.5 W/cm · K) ความเสถียรทางเคมีที่เหนือกว่าและความแข็งแรงของสนามไฟฟ้าที่สลายตัวสูงทำให้เหมาะสำหรับการเรียกร้องสภาพแวดล้อมและสถาปัตยกรรมอุปกรณ์ที่ทันสมัย

ซิลิคอนคาร์ไบด์ (SIC) เป็นวัสดุสารประกอบเซมิคอนดักเตอร์ที่ประกอบด้วยคาร์บอนและซิลิกอน มันเป็นหนึ่งในวัสดุที่เหมาะสำหรับการสร้างอุปกรณ์ที่มีอุณหภูมิสูงความถี่สูงพลังงานสูงและอุปกรณ์แรงดันสูง เมื่อเทียบกับวัสดุซิลิกอนแบบดั้งเดิม (SI) ความกว้างของ bandgap ของซิลิกอนคาร์ไบด์คือ 3 เท่าของซิลิกอน; ค่าการนำความร้อนคือ 4-5 เท่าของซิลิกอน แรงดันไฟฟ้าพังทลายคือ 8-10 เท่าของซิลิกอน อัตราการดริฟท์ความอิ่มตัวของอิเล็กตรอนคือ 2-3 เท่าของซิลิคอนซึ่งตรงกับความต้องการของอุตสาหกรรมที่ทันสมัยสำหรับพลังงานสูงแรงดันสูงและความถี่สูง ส่วนใหญ่จะใช้เพื่อสร้างส่วนประกอบอิเล็กทรอนิกส์ความเร็วสูงความถี่สูงพลังงานสูงและแสงที่เปล่งออกมา พื้นที่แอปพลิเคชันปลายน้ำ ได้แก่ กริดอัจฉริยะยานพาหนะพลังงานใหม่พลังงานลมเซลล์แสงอาทิตย์การสื่อสาร 5G ฯลฯ ในด้านอุปกรณ์พลังงานไดโอดซิลิกอนคาร์ไบด์และ MOSFETs ได้เริ่มการใช้งานเชิงพาณิชย์

ห่วงโซ่อุตสาหกรรมซิลิคอนคาร์ไบด์ส่วนใหญ่รวมถึงสารตั้งต้น, epitaxy, การออกแบบอุปกรณ์, การผลิต, บรรจุภัณฑ์และการทดสอบ จากวัสดุไปจนถึงอุปกรณ์พลังงานเซมิคอนดักเตอร์ซิลิคอนคาร์ไบด์จะผ่านการเจริญเติบโตของผลึกเดี่ยวการหั่นกิ่งก้านการเติบโตของ epitaxial การออกแบบเวเฟอร์การผลิตบรรจุภัณฑ์และการไหลของกระบวนการอื่น ๆ หลังจากการสังเคราะห์ผงซิลิกอนคาร์ไบด์แท่งซิลิคอนคาร์ไบด์จะทำครั้งแรกและจากนั้นสารตั้งต้นซิลิกอนคาร์ไบด์จะได้รับจากการหั่นการบดการบดและการขัดและการเจริญเติบโตของ epitaxial จะดำเนินการเพื่อให้ได้เวเฟอร์ epitaxial เวเฟอร์ epitaxial อยู่ภายใต้กระบวนการต่าง ๆ เช่น photolithography, การแกะสลัก, การฝังไอออนและการผ่านโลหะเพื่อให้ได้เวเฟอร์ซิลิกอนคาร์ไบด์ซึ่งถูกตัดเป็นตายและบรรจุเพื่อให้ได้อุปกรณ์ อุปกรณ์ถูกรวมเข้าด้วยกันและใส่ลงในตัวเรือนพิเศษเพื่อประกอบเป็นโมดูล

จากมุมมองของคุณสมบัติทางเคมีไฟฟ้าวัสดุสารตั้งต้นของซิลิกอนคาร์ไบด์สามารถแบ่งออกเป็นสารตั้งต้น (ช่วงความต้านทาน 15 ~ 30mΩ·ซม.) และพื้นผิวกึ่งฉนวน (ความต้านทานสูงกว่า105Ω·ซม.) สารตั้งต้นทั้งสองประเภทนี้ใช้ในการผลิตอุปกรณ์ที่ไม่ต่อเนื่องเช่นอุปกรณ์พลังงานและอุปกรณ์ความถี่วิทยุหลังจากการเติบโตของ epitaxial ในหมู่พวกเขาพื้นผิว SIC ขนาด 12 นิ้วส่วนใหญ่จะใช้ในการผลิตอุปกรณ์ความถี่วิทยุแกลเลียมไนไตรด์อุปกรณ์ออพโตอิเล็กทรอนิกส์ ฯลฯ โดยการปลูกชั้น epitaxial แกลเลียมไนไตรด์บนชั้นกึ่งซิลิกอนคาร์ไบด์ Hemt. พื้นผิวซิลิกอนคาร์ไบด์นำไฟฟ้าส่วนใหญ่ใช้ในการผลิตอุปกรณ์พลังงาน ซึ่งแตกต่างจากกระบวนการผลิตอุปกรณ์พลังงานซิลิกอนแบบดั้งเดิมอุปกรณ์พลังงานซิลิกอนคาร์ไบด์ไม่สามารถผลิตได้โดยตรงบนสารตั้งต้นของซิลิกอนคาร์ไบด์ มีความจำเป็นที่จะต้องเติบโตชั้น epitaxial ซิลิกอนคาร์ไบด์บนพื้นผิวนำไฟฟ้าเพื่อให้ได้เวเฟอร์ epitaxial ซิลิคอนคาร์ไบด์จากนั้นผลิตไดโอด Schottky, mosfets, IGBTs และอุปกรณ์พลังงานอื่น ๆ บนชั้น epitaxial
