Semicorex มีเวเฟอร์ SiC 4H และ 6H หลากหลายประเภท เราเป็นผู้ผลิตและจำหน่ายผลิตภัณฑ์ซิลิกอนคาร์ไบด์มาหลายปีแล้ว HPSI SiC Wafer กึ่งฉนวน 6 นิ้วขัดสองชั้นของเรามีข้อได้เปรียบด้านราคาที่ดีและครอบคลุมตลาดส่วนใหญ่ในยุโรปและอเมริกา เราหวังเป็นอย่างยิ่งว่าจะได้เป็นพันธมิตรระยะยาวของคุณในประเทศจีน

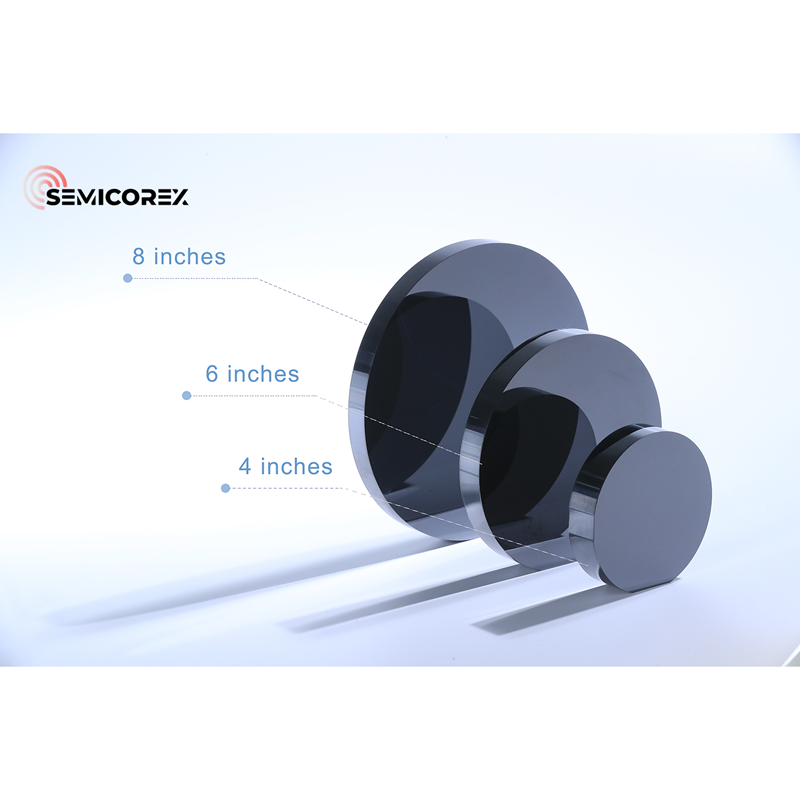

Semicorex มีกลุ่มผลิตภัณฑ์เวเฟอร์ซิลิคอนคาร์ไบด์ (SiC) ครบวงจร ซึ่งรวมถึงซับสเตรต 4H และ 6H ที่มีเวเฟอร์ชนิด N-type, P-type และกึ่งฉนวนที่มีความบริสุทธิ์สูง โดยอาจมีหรือไม่มีเอพิแทกซีก็ได้

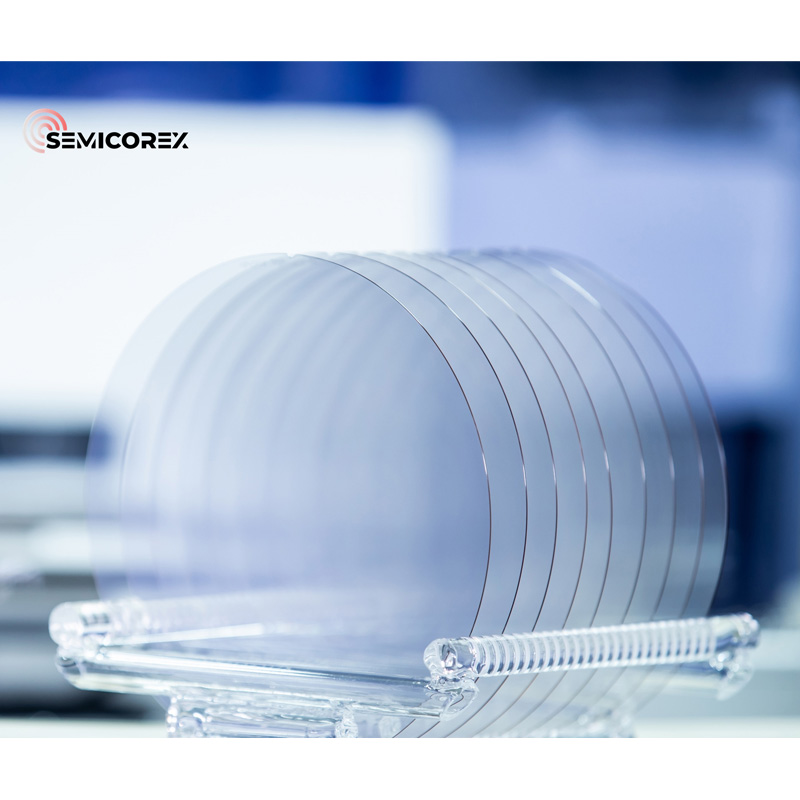

เส้นผ่านศูนย์กลาง 6 นิ้วของ HPSI SiC Wafer กึ่งฉนวนขนาด 6 นิ้วของเราให้พื้นที่ผิวขนาดใหญ่สำหรับการผลิตอุปกรณ์อิเล็กทรอนิกส์กำลัง เช่น MOSFET, ไดโอด Schottky และการใช้งานไฟฟ้าแรงสูงอื่นๆ HPSI SiC Wafer กึ่งฉนวนขนาด 6 นิ้วส่วนใหญ่ใช้ในการสื่อสาร 5G ระบบเรดาร์ หัวนำทาง การสื่อสารผ่านดาวเทียม เครื่องบินรบ และสาขาอื่น ๆ โดยมีข้อดีในการเพิ่มช่วง RF การระบุระยะไกลเป็นพิเศษ ป้องกันการรบกวน และสูง - แอปพลิเคชั่นถ่ายโอนข้อมูลความเร็วสูงและความจุสูง ถือเป็นสารตั้งต้นที่เหมาะสมที่สุดสำหรับการผลิตอุปกรณ์พลังงานไมโครเวฟ
ข้อมูลจำเพาะ:
● เส้นผ่านศูนย์กลาง: 6″
●ขัดสองชั้น
● เกรด: การผลิต การวิจัย หุ่นจำลอง
● เวเฟอร์ HPSI 4H-SiC
● ความหนา: 500±25 ไมโครเมตร
● ความหนาแน่นของท่อไมโครไพพ์: ≤1 ea/cm2~ ≤15 ตัว/ซม2
รายการ |
การผลิต |
วิจัย |
หุ่นเชิด |
พารามิเตอร์คริสตัล |
|||
โพลีไทป์ |
4ชม |
||
การวางแนวพื้นผิวบนแกน |
<0001 > |
||
การวางแนวพื้นผิวนอกแกน |
0 ± 0.2 ° |
||
(0004)FWHM |
≤45อาร์ควินาที |
≤60อาร์ควินาที |
≤1OOอาร์ควินาที |
พารามิเตอร์ทางไฟฟ้า |
|||
พิมพ์ |
เอชพีเอสไอ |
||
ความต้านทาน |
≥1 E8โอห์ม·ซม |
พื้นที่ 100% > 1 E5ohm·cm |
พื้นที่ 70% > 1 E5ohm·cm |
พารามิเตอร์ทางกล |
|||
เส้นผ่านศูนย์กลาง |
150±0.2 มม |
||
ความหนา |
500±25 ไมโครเมตร |
||
ปฐมนิเทศแนวราบ |
[1-100]±5° หรือรอยบาก |
||
ความยาวเรียบหลัก/ความลึก |
47.5±1.5 มม. หรือ 1 - 1.25 มม |
||
ทีทีวี |
≤5 ไมโครเมตร |
≤10 ไมโครเมตร |
≤15 ไมโครเมตร |
LTV |
≤3μm (5 มม. * 5 มม.) |
≤5μm (5 มม. * 5 มม.) |
≤10μm (5 มม. * 5 มม.) |
โค้งคำนับ |
-15ไมโครเมตร ~ 15ไมโครเมตร |
-35μm ~ 35μm |
-45μm ~ 45μm |
วาร์ป |
≤35 ไมโครเมตร |
≤45 ไมโครเมตร |
≤55 ไมโครเมตร |
ความหยาบด้านหน้า (Si-face) (AFM) |
Ra≤0.2nm (5μm*5μm) |
||
โครงสร้าง |
|||
ความหนาแน่นของไมโครไพพ์ |
≤1 ตัว/ซม2 |
≤10ตัว/ซม2 |
≤15 ตัว/ซม2 |
ความหนาแน่นรวมคาร์บอน |
≤1 ตัว/ซม2 |
ที่ |
|
ความว่างเปล่าหกเหลี่ยม |
ไม่มี |
ที่ |
|
สิ่งเจือปนของโลหะ |
≤5E12อะตอม/ซม2 |
ที่ |
|
คุณภาพด้านหน้า |
|||
ด้านหน้า |
และ |
||
การตกแต่งพื้นผิว |
ซี-เฟซ ซีเอ็มพี |
||
อนุภาค |
≤60ea/เวเฟอร์ (ขนาด≥0.3μm) |
ที่ |
|
รอยขีดข่วน |
≤5ea/มม. ความยาวสะสม ≤เส้นผ่านศูนย์กลาง |
ความยาวสะสม≤300มม |
ที่ |
เปลือกส้ม/หลุม/คราบ/ริ้ว/รอยแตก/การปนเปื้อน |
ไม่มี |
ที่ |
|
เศษขอบ/รอยเยื้อง/รอยแตก/แผ่นฐานสิบหก |
ไม่มี |
||
พื้นที่โพลีไทป์ |
ไม่มี |
พื้นที่สะสม≤20% |
พื้นที่สะสม≤30% |
เลเซอร์มาร์กด้านหน้า |
ไม่มี |
||
คุณภาพกลับ |
|||
ด้านหลังเสร็จสิ้น |
CMP หน้าซี |
||
รอยขีดข่วน |
≤5ea/mm ความยาวสะสม≤2*เส้นผ่านศูนย์กลาง |
ที่ |
|
ข้อบกพร่องด้านหลัง (รอยบิ่น/รอยเยื้อง) |
ไม่มี |
||
กลับหยาบกร้าน |
Ra≤0.2nm (5μm*5μm) |
||
เลเซอร์มาร์กหลัง |
"กึ่ง" |
||
ขอบ |
|||
ขอบ |
แชมเฟอร์ |
||
บรรจุภัณฑ์ |
|||
บรรจุภัณฑ์ |
พร้อม Epi พร้อมบรรจุภัณฑ์สูญญากาศ บรรจุภัณฑ์คาสเซ็ตต์แบบหลายเวเฟอร์ |
||
*หมายเหตุ: "NA" หมายถึงไม่มีการร้องขอ รายการที่ไม่ได้กล่าวถึงอาจหมายถึง SEMI-STD |
